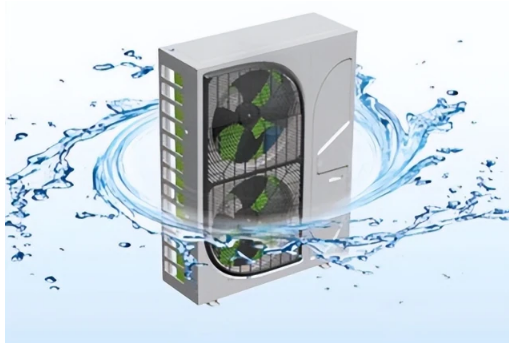

舒適家居網：空氣能熱泵兩聯供系統憑借環保,、節能,、舒適等特點在暖通行業中快速崛起，尤其對于南方用戶有著很大的吸引力,?？諝饽軣岜靡氚l(fā)揮出良好的特性需要設計人員和安裝人員進行深入的溝通和配合，畢竟空氣能兩聯供系統的設計不同于多聯機系統設計,，也與常規的水系統設計有很大的區別,，對技術人員的設計能力和安裝水平有著更高的要求，需要施工人員對系統有著深入了解,，才能更加全面的掌握設計的核心關鍵點,。空氣能熱泵兩聯供系統設計應該考慮哪些因素？
一,、供水和回水溫差設計
根據《輻射供暖供冷技術規程》規定“熱水地面輻射供暖系統的供回水溫度應由計算確定,，供水溫度不應高于60℃，供回水溫差不宜大于10℃,，并且不宜小于5℃,。民用建筑供水溫度宜采用35℃-45℃?！蹦壳?，市面上利用空氣能熱泵兩聯供系統供暖時，機組的供水溫度一般設定在35℃-45℃之間,，都在規范推薦的范圍以內,，再結合智能控制技術和變頻技術，在設定機組供水溫度的同時還可以根據室外環境溫度自動調整供水溫度，實現機組變水溫控制,，使系統能夠更加高效的運行,。

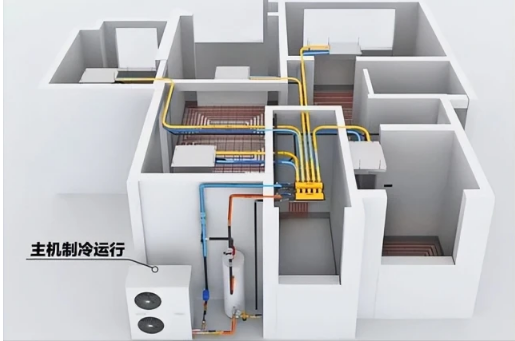

空氣能熱泵兩聯供系統分為天水地水和天氟地水。
對于天水地水系統而言,，夏季制冷的時候,，依靠風機盤管實現制冷效果，供水和回水的設計溫度通常取值7℃和12℃,，保持5℃的溫差,，冬季制熱的時候，依靠地暖實現供暖效果,，采用同一套水泵來推動水循環,，系統水流量相同，也應該采用5℃的溫差進行采暖供水和回水的溫度設定,。
對于天氟地水系統而言,，夏季制冷的時候，依靠氟系統室內機實現制冷效果,，冬季制熱時,，采用地暖實現供暖效果。當溫差取值過大的時候,，系統的流量過小,，出現低于系統最小流量的情況時，機組會發出警報,，甚至出現停機的情況,。此外，溫差過大還會影響室內單位面積的散熱量,，影響房間的舒適性,，此時建議按照8℃-10℃的溫差進行設計，可以滿足《輻射供暖供冷技術規程》的規定,，也可以實現大溫差,、小流量正常運行，出現流量變小時可以減小管道的管徑來進行流量的改變,，從而降低成本,。
二、管道回路設計

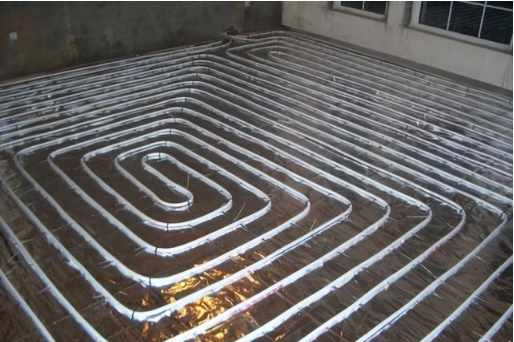

地暖系統需要根據房間的布局,，出具施工圖，最終布設出合理的地暖管道,。管道間距通常設置在15公分-20公分之間,，可以通過房間供暖面積除以管道間距大致算出單個回路管道的長度，地暖單個回路的長度不能超過120米,，再采用房間供暖總面積除以單個回路最大供暖面積計算出管道的回路數量,，分集水器的回路一般不超過9路,。
三、水力平衡設計
管道系統中的總阻力損失可以通過區域熱負荷,、供水和回水溫度,、管徑和管道長度等參數計算出來。當供回水溫差為7℃的時候,，熱負荷為18.6千瓦,，流量為2285千克/小時，管長為160米,，管徑為De25（外經）60米,，De20（外經）100米，測得阻力為86KPa,，即8.6米,。
根據阻力曲線，水模塊在水流量為1.38m3/h時,，內阻力為0.8米,，分集水器的內阻為0.06米，系統的總阻力為8.6+0.06+0.8=9.46米,；根據水泵性能曲線,，當H=9.46米時，Q=1.6m3/h,。此時的系統運行溫差△T=Q/GC=6℃,，工作點在水泵的合理區間，供回水溫差也在合理區間,，只要運行的時候水流量大于機組最小流量,，在此平均溫度下的單位面積散熱量便能滿足采暖的要求。在進行系統阻力計算的時候,，可以通過調整管道的管徑,，改變系統阻力和系統流量，還可以根據系統阻力的計算值調整系統回路數量來改變系統的阻力損失,，進而調整系統流量和實際運行供回水溫差在合理范圍之內,。
四、管道規格設計

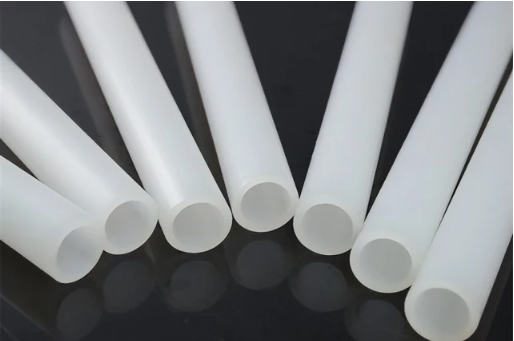

系統的管道有很多選擇,，管道管徑的不同,、壁厚的不同對系統阻力損失有較大的影響。如果管徑選擇過小,，沒有正確的選擇管道種類,，容易導致系統調試失敗、機組欠流量報警、能耗過高的情況出現,。對于空氣能熱泵兩聯供系統而言,，系統工作壓力不大于0.6MPa，建議采用S5級別的管道,。
例如采用De32管徑的管道做對比,，S5系列的壁厚為2.9毫米，S32系列的壁厚為4.4毫米,，二者內徑相差3毫米,，但是阻力相差非常大。在同樣的流量和同樣的路由條件下,，管道的阻力損失相差70%,，如果主管和地暖盤管都選擇了不合適的設計，系統的阻力相差會更大,。因此對于空氣能熱泵兩聯供系統而言,，建議供暖采用S5系列的管道。
五,、管間距設計

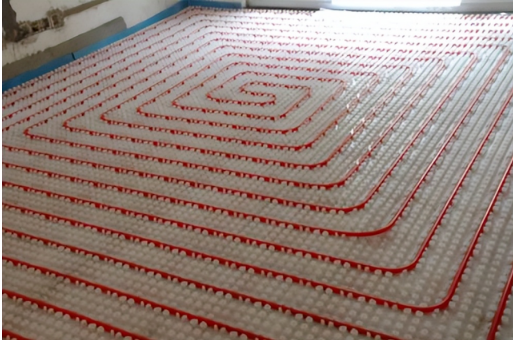

地暖盤管的間距應根據供暖負荷,、設計供回水溫度來確定，還要考慮地表溫度的影響,。對于空氣能熱泵兩聯供系統而言,，適當降低供水溫度可提高系統能效，因此建議地暖鋪設按照15公分的間距進行安裝,，管道的總長度并不會增加多少,，初期購置成本也不會增加很多，但是室內的供暖效果更好,，系統運行也更加高效,。
六、供水溫度和供回水溫差對能耗的影響
對于空氣能熱泵兩聯供系統來說,，降低供水溫度,，系統能效是能夠提高的，畢竟地暖屬于低溫輻射供暖,。根據實驗數據,，在室外溫度-10℃，供水溫度從45℃降低至35℃時,，空氣能熱泵系統的能效可以提高約10%-14%,，不過需要注意出水溫度的降低會直接降低平均水溫，在特定條件下,，可能影響地暖盤管的單位面積散熱量,。
當采用5℃溫差時,，供水溫度為40℃，回水溫度為35℃,，平均水溫在37.5℃，而供水溫度為45℃,，回水溫度為40℃,，平均水溫在42.5℃。同時采用相同地面材質和盤管間距的情況下,，室內溫度都設定為20℃時,，地暖運行的其他條件也相同，供水溫度下降5℃,，單位面積的散熱量會減小約30%,，此時需要根據房間負荷情況，調整管道間距,，從而保證供暖的效果,。
當采用不同溫差時，對單位面積的散熱量也是有影響的,。如果采用10℃溫差時,，供水溫度為45℃，回水溫度為35℃,，平均水溫為40℃,；如果采用5℃溫差時，供水溫度為45℃,，回水溫度為40℃,，平均水溫為42.5℃。同時采用相同地面材質和盤管間距的情況下,，在同樣供水溫度下,，采用10℃循環水溫差比5℃循環水溫差單位面積的散熱量下降13%左右，此時需要減小管道間距,，來彌補單位面積散熱能力的下降問題,。
因此，建議室內采用15公分-20公分的盤管間距,、供水溫度按照40℃,，供回水設計溫差按照8℃-10℃進行設計，系統運行安全可靠,、節能功效,。
七、配件的重要性
壓差旁通

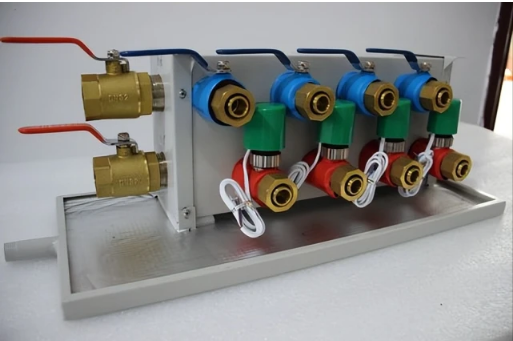

空氣能熱泵兩聯供系統安裝調試完成之后,，用戶使用過程中有可能會根據使用情況關閉一些分集水器或分集水器上的回路,。當關閉的回路越多,，系統的阻力就會加大、水流量也會減小,，當系統流量減小到機組保障安全運行的最小流量時,，機組會報警和自我保護。

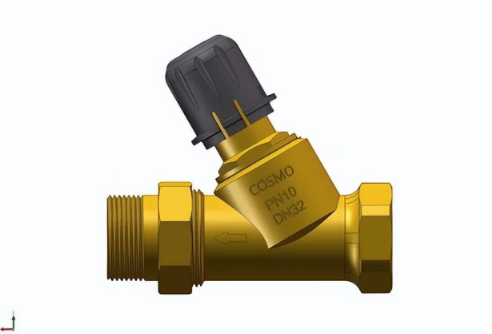

為了防止此類問題發生,，建議在供水和回水的主管之間加上壓差旁通閥,。當系統正常運行時，壓差旁通閥閥門不動作,；當系統阻力超過閥門設定的壓差值時,，閥門會自動比例式調整開度，使一部分流量回流,，保證系統中有最小流量,，從而確保機組不會因?yàn)榱髁窟^小而報警。建議選用5kPa～50kPa調節范圍的壓差旁通閥,，設定值可以根據系統中最不利的回路阻力確定,，一般為40kPa左右。
八,、耦合罐,、膨脹水箱

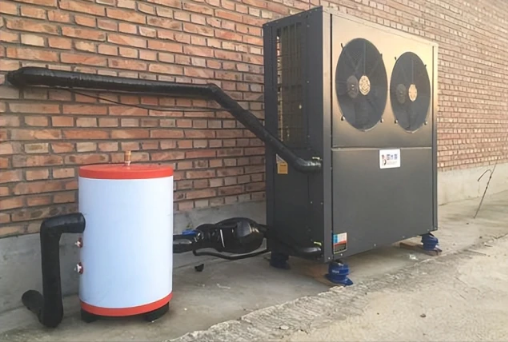

在一些空氣能熱泵兩聯供系統里經常看到耦合罐的設置或者緩沖水箱的設置,，有的還被作為標準配件進行了設置,。其實耦合罐的作用類似于壓差旁通閥，當系統阻力過大無法變更時,，設置耦合罐可作為一個備選解決方案,。膨脹水箱的設置目的是防止機組頻繁啟停，在系統水容量過小,、系統負荷又小時容易出現機組停機,。事實上，在設備選型滿足要求,、系統回路設置合理,、管路布置恰當時，系統不一定要設耦合罐或者膨脹水箱,。
九,、自動補水閥

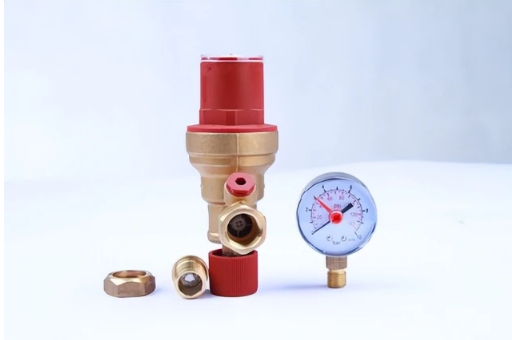

自動補水閥不僅可根據系統內壓力變化自動開啟補水，還有單向作用,，防止系統內水向自來水管路流動,，因此，建議在系統的回水管上設置自動補水裝置,。為了便于維護管理,，建議在自動補水閥的前端設置手動關閉閥門,。另外，對于為了滿足防凍要求加了乙二醇防凍液的系統,，建議預留補水口,，當系統壓力降低需要補水時，由專業的服務人員進行相同濃度的乙二醇防凍液的補入,。
