空調,、冰箱制冷系統中的毛細管屬于膨脹裝置（或叫節流裝置）,，其作用是：降低液體制冷劑的壓力和溫度,；調節進入蒸發器的制冷劑流量,。
小型制冷裝置如電冰箱,、房間空調器中大多用毛細管作為節流裝置,。毛細管一般是銅制的,，管內直徑在1mm以下，連接于冷凝器與蒸發器之間,。起到一個能降低壓縮機送來的高壓液化制冷劑的壓力的作用,。本文我們一起來探討下毛細管應該如何設計。
一,、毛細管長度尺寸初步估算公式

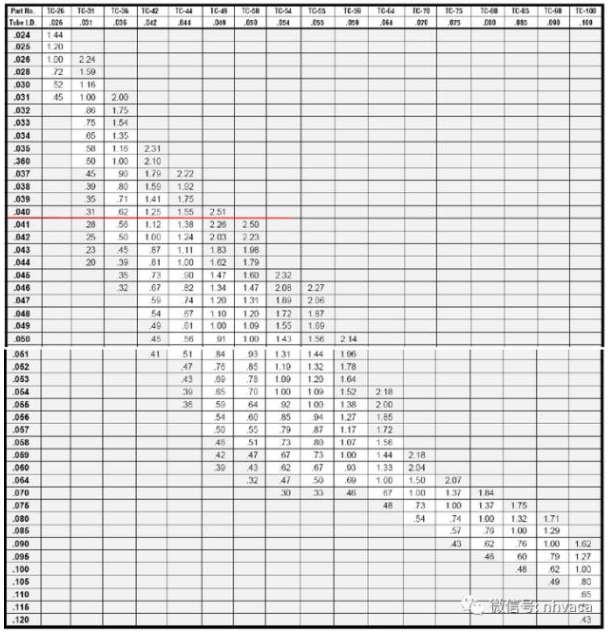

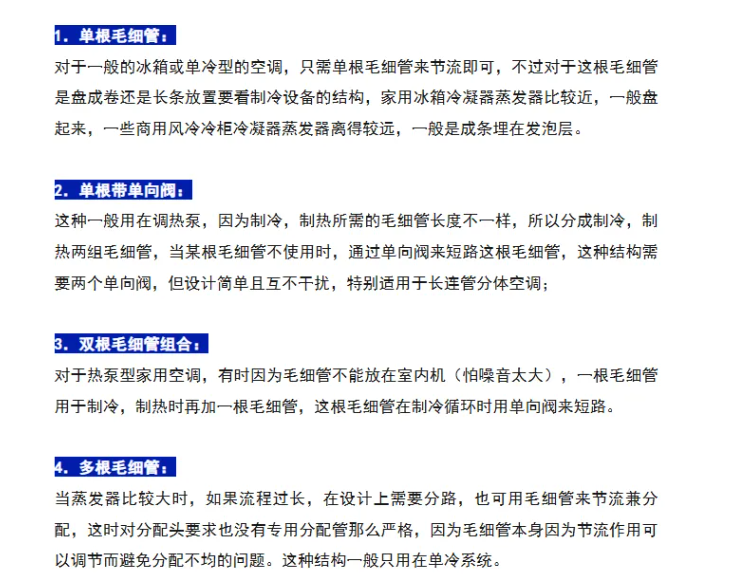

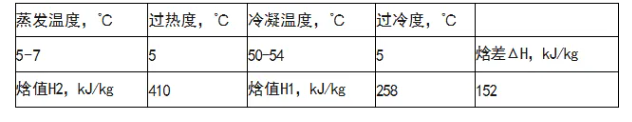

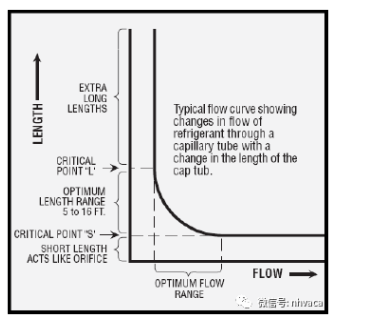

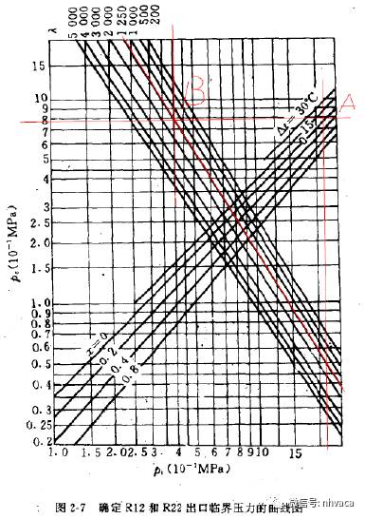

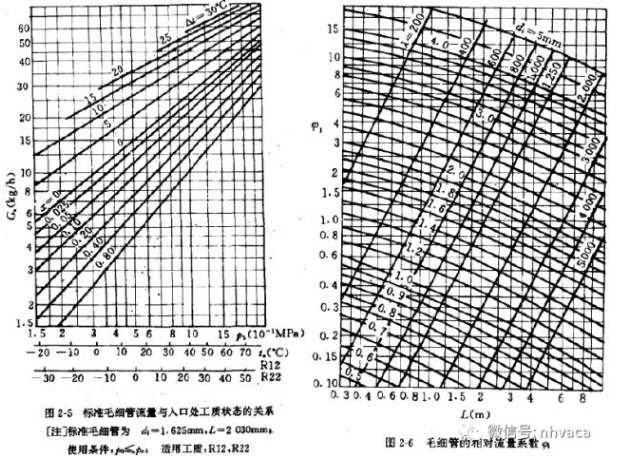

毛細管一般是銅制的,，管內直徑在1mm以下,，連接于冷凝器與蒸發器之間。起到一個能降低壓縮機送來的高壓液化制冷劑的壓力的作用,。制冷系統中制冷劑流量隨毛細管長度的增加而減少,，隨毛細管直徑的增大而增加。因此改變毛細管長度和直徑,，也就改變了供給蒸發器的制冷劑流量,，制冷設備的工作狀態將產生變化。毛細管孔徑尺寸偏差0.01mm,，約影響制冷劑流量2.5％～4％,。孔內表面越粗糙,，流阻越大,，制冷劑流量將減少。毛細管直徑和長度的確定,，一般應初步估算,，然后通過實際空調器中運行調試，最終獲得最佳尺寸,。初步估算毛細管尺寸和長度時,，可應用下式：ΔP-毛細管進、出口的壓力差（Mpa）毛細管作為節流裝置的不足之處在于,，它對于制冷系統工況變化適應性差,，不能使各種工作狀態都處于最佳。二,、毛細管的結構設計因?yàn)橹评湓O(shè)備的結構有多種多樣,，而用戶對不同制冷設備的要求也不一樣，所以在毛細管的結構設計上也有所不同,。三,、毛細管的長度和直徑設計毛細管的長度和直徑都是決定制冷劑流量的重要因素。1）如現有一個內徑和長度的毛細管,，要換成另外一個內徑和長度,，那么先在左邊的Tube I.D.列中找出原來的內徑；2）在表中第二行找到要換成的內徑（如果沒有可以用插值法）,，向下垂直找到和原來的內徑水平方向在表中的交點，就是換算系數,；3）用原來的長度乘以換算系數就是要換成的長度,。四、毛細管的長度和直徑計算毛細管長度的選擇首先肯定要知道制冷劑的質量流量,，所以要知道制冷量,，蒸發溫度,，冷凝溫度，過冷度,，過熱度等參數,；一般設計參數見下表：對于毛細管長度的確定現在多用曲線比對法，先選擇一個尺寸的毛細管作為標準毛細管,，在一系列常用條件下做實驗畫出一系列曲線,，當要確定某一條件下的毛細管時,，用該條件下的已知條件和標準毛細管對比，然后確定所需毛細管尺寸,。這里介紹Hopkins(1950)開發的確定毛細管尺寸的一種方法,，但只有R12和R22兩種制冷劑：下圖給出的就是上述介紹的方法，下圖是標準毛細管在不同冷凝溫度和過冷度時的曲線,，這個圖只適用于毛細管出口壓力大于蒸發壓力的條件,，前面已經說了，現在商用和家用制冷系統都是毛細管出口壓力大于蒸發壓力的,，因?yàn)檫@樣毛細管的流量和蒸發壓力是沒有太大關系的。右圖是基于標準毛細管的各種毛細管的尺寸,。確定所需毛細管的尺寸步驟如下：1．通過已知條件,，如制冷量，蒸發壓力,，冷凝壓力,，過冷度，過熱度等計算出制冷劑的質量流量G,；2．利用左圖查出標準流量 Ga,，然后計算相對流量系數φ1=G/Ga；這里一直提到臨界壓力的問題，為了對臨界壓力有一個直觀的理解,，這里介紹一種查找臨界壓力的方法。右表給出了毛細管的不同進口條件下不同長徑比λ的臨界壓力,，查找方法如下：從圖中的示例可以看出，對于空調,，根據冷凝壓力和過冷度可以看出，一般都在7bar以上,，都比蒸發溫度5-6bar 高，對于冰箱,，也可以得出相同的結論,。因此，在確定毛細管長度時,，主要是考慮冷凝壓力和過冷度。在ASHRAE的手冊,，介紹了Wolf et al.(1995)重新開發的曲線,，這些曲線的使用方法和上面的類似，但誤差比上面的會小些,，使用的前提條件是絕熱毛細管,，毛細管的出口壓力大于蒸發壓力，這些曲線也是通過標準毛細管曲線來確定所需毛細管的尺寸和流量,，而且這些曲線都是現在常用的制冷劑，如R22，R134a,，R410A等。和上面的方法有點不一樣的是,，對于 R22，R410A,，當毛細管進口是兩相時，流量系數圖不和單相的共用一張,，而有自己的流量系數圖。而R134a當進口是兩相時,，實際流量需乘以0.95 這個調整系數，對于其他的具體步驟同上,。從這兩種方法，我們可以看出,，當流量系數一樣時,，對應的毛細管尺寸有幾種，這也就是說,，當流量系數一樣時,，不同毛細管尺寸之間可以互換。
