常言道，細節決定成敗。輻射五恒系統，作為一個跨越多個領域的綜合性系統，其施工過程的專業性不容小覷。一般而言，輻射五恒系統的組成，包括輻射末端和輸配（水系統）、新風除濕部分（風系統）、室外機設備系統，以及電氣控制系統。為確保系統的高效運行，最大化其使用價值，本文特此針對這四大版塊施工過程中的關鍵環節，進行了系統性的要點梳理與總結，希望能給大家戶提供有益的參考與指導。
輻射末端和輸配（水系統）
①龍骨安裝
a.主龍骨：應滿足輻射末端系統要求并結合裝飾吊頂相關需求布置，主龍骨單位面積承重不應小于30kg/㎡。主龍骨應采用與之配套的龍骨吊件與吊桿相連，主龍中心間距應根據載荷要求確定，通常為90～120cm，一般取100cm為宜。
b.副龍骨：應滿足輻射末端系統要求并結合盲板封補要求進行布置，宜采用輕鋼龍骨或卡式龍骨，當受房間層高限制，頂部可利用空間高度較小時，宜采用卡式龍骨。當頂部可利用空間特別受限時，宜采用零空間吊頂龍骨。副龍骨長度方向應與輻射板長度方向垂直，間距宜取30cm，當采用卡式龍骨時，副龍卡齒寬度宜采為5cm，副骨間距應與副龍卡齒對應。副龍骨單位面積承重不宜小于30kg/㎡。

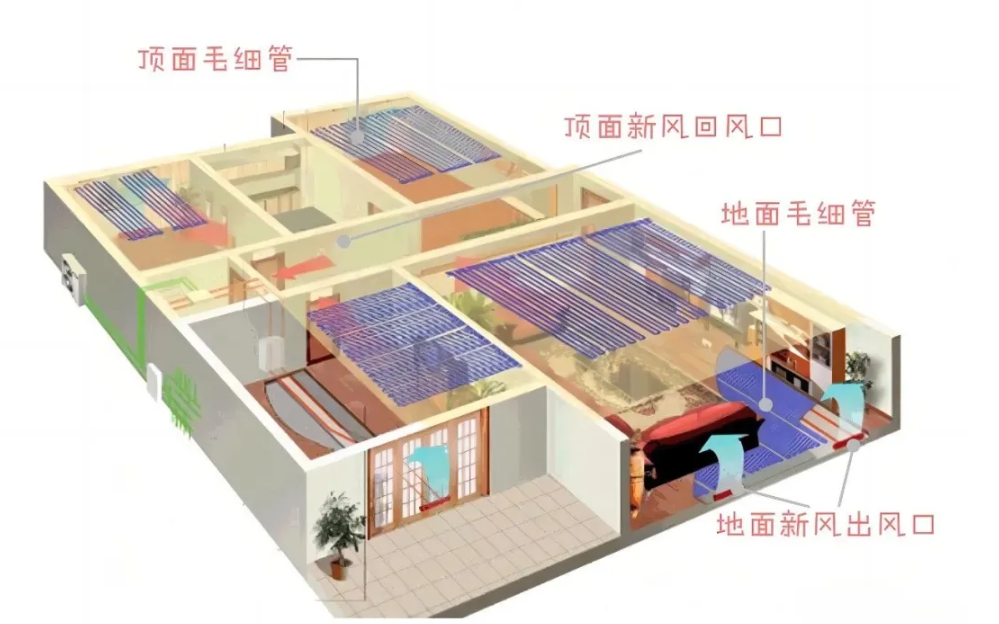

②毛細管網鋪設
如果五恒系統的末端是毛細管網，施工時應注意——
a.毛坯棚頂：必須有一個堅固的表面，要能承受至少20kg/㎡的荷載，當必須在吊頂上安裝石膏頂板時，支撐件須能承受至少30kg/㎡的荷載。吊頂須保證裝修規范要求的平整度，不宜以毛細管抹灰來找平。
b.毛細管網主管道：管路連接時要避免縮頸、歪斜等現象。管路走向要橫平豎直，集分水器固定要正。多根支管并列走向時用導軌，單根在吊頂時用抱卡，走在側墻上的可以用U型卡。
c.組裝毛細管：先把毛細管在下面連焊接起來，將焊接好的毛細管席卷起成卷，用柔性扎帶固定使成卷不松散，每片毛細管席不少于兩個固定點。由于毛細管母管比較薄，焊接時要把握熱熔時間不可太長。注意所有毛細管席的長度要一致，很容易拿錯席子，且不容易發現、注意毛細管的正反方向要統一，角度在同一平面上。
③輻射板鋪設
如果五恒系統的末端是輻射板，施工時應注意——
a.輻射板固定：應采用不銹鋼自攻螺絲安裝固定，長度不應低于5cm。自攻螺絲應固定于硅酸鈣板預留固定螺絲孔中，螺絲帽不能高于硅酸鈣板表面。在長度方向中心線上也應安裝一道。相鄰兩塊板之間的縫隙寬度宜為3～5mm，不應超過5mm。
b.預留或開孔：安裝時根據其他專業事先標記出的位置，留出裝飾件、燈位、傳感器、消防噴頭等安裝位置。當預留空間較小需要在輻射板上開槽打孔時，孔槽位置應布置在輻射板盤管中間區域，不得布置在盤管正下方，孔徑及槽寬不應大于7.5cm。
c.主管道連接：避免縮頸、歪斜等現象。管路走向要橫平豎直，分集水器固定要正。多根支管并列走向時用導軌，單根在吊頂時用抱卡，走在側墻上的可以用U型卡。
④分集水器安裝
分水器、集水器宜在水系統管路敷設之前進行安裝。水平安裝時，宜將分水器安裝在上，集水安裝在下。凝結水管、排水管安裝時，應按排水方向做不小于0.005的下行坡度其管徑按到貨機組所帶的實際管徑配管，凝結水出口處應作存水彎，其水封高度不小于80mm。
⑤水管道安裝
應按設計圖紙標定的管間距和走向敷設，水管應保持平直。水管敷設前，應對照施工圖核定管道的選型、管徑、壁厚，并檢查水管外觀質量，管內部不得有雜質。水管安裝間斷或結束時，敞口處應隨時封堵。
⑥水壓試驗
各個環路連接完畢之后，環路末端用堵頭堵住。毛細管席與供回水管、集分水器連接成回路后注水打壓至0.6MPa,保持4小時，檢查管路毛細管席壓降不超過0.05MPa、無滲漏；然后緩慢泄壓到0.4MPa,系統一直保持0.3MPa至0.4MPa的壓力直至施工工作結束。試壓過程中應將管路中的空氣排出。
水壓試驗宜采用手動泵緩慢升壓，不宜以氣壓試驗代替水壓試驗。管路的充水、清洗、排氣宜按每一個循環環路單獨進行，以便檢測每個回路是否通暢。
在有凍結可能的情況下試壓時，應采取防凍措施，試壓完成后應及時將管內的水吹凈、吹干。經試壓合格后，應對系統進行反復沖洗，直至排出水中不夾帶泥砂、鐵屑等雜質，且水色不混濁方為合格。為沖洗方便可根據現場條件設置臨時旁通管，并在沖洗完成后予以拆除。

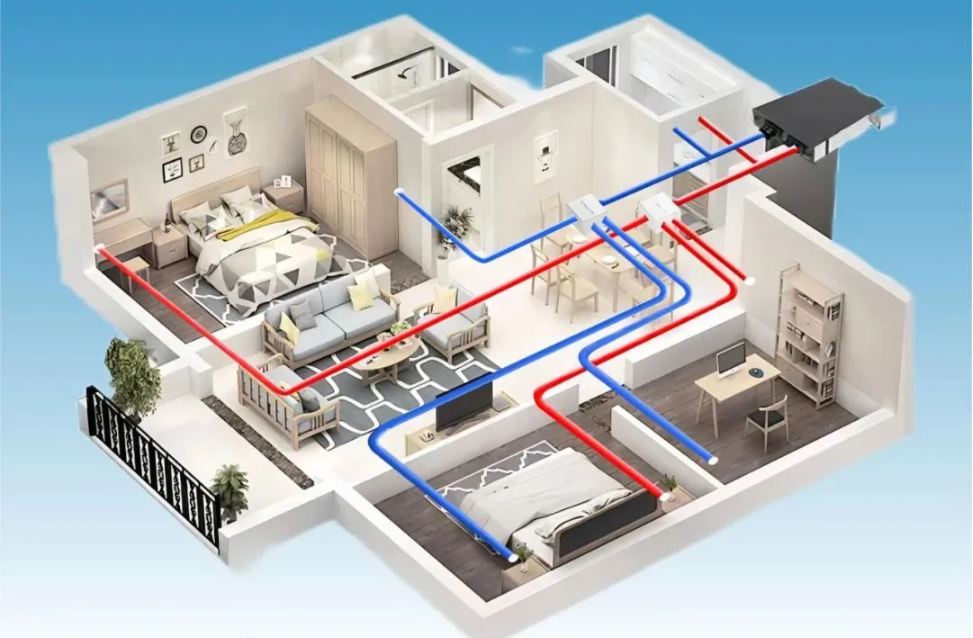

新風除濕部分（風系統）
送風管分為主風管(鍍鋅鋼板)，20mm橡塑保溫板，及末端風管(ABS)，需保溫，敷設于地平開槽深度取決于地坪保護層厚度。采用地板送風方式，注意避開剪力墻位置，其他穿墻處可鑿洞排管，洞口必須用水泥砂家補上。管道連接必須可靠地面風管必須采用騎馬卡固定，現場完成后注意做好成品保護措施，新排風口采用金屬防雨罩。
風管水平度，垂直度允許偏差不應大于2/1000；風機出口與風管連接的軟連接不宜過長，造成軟連接堆積影響空氣流動；主風管保溫完成后需對表面進行清潔處理，保證風管表面干凈整潔；對敞口處進行封堵，防止施工期間灰塵進入管道。
室外機設備系統
在室外機固定的時候，要有一個20公分高的混凝土基礎，或者是鋼型支架（必須要防腐），機組在固定過程中也必須要有橡膠減震墊。室外機在跟機組直接連接的時候，必須要有金屬波紋軟管，機組的出水管接到緩沖水箱，回水管路接入主機，在回水管路上需安裝磁性除污器或Y型過濾器。在對室外設備和機房管路進行連接時，需標注清楚每根管的用途并指明水流走向。
此外，新風除濕機及排風機的安裝，也必須有減震措施，支架或吊筋上必須裝減震墊，機組安裝完成立即開機檢查振動噪音情況。
風管水平度，垂直度允許偏差不應大于2/1000；風機出口與風管連接的軟連接不宜過長，造成軟連接堆積影響空氣流動；主風管保溫完成后需對表面進行清潔處理，保證風管表面干凈整潔；對敞口處進行封堵，防止施工期間灰塵進入管道。
電氣控制系統
電氣設備安裝中選用的導線、電纜及電氣附件必須是符合國家強制性要求的產品。電氣設備、導線的型號規格應符合設計要求。電源質量應符合國家標準。同時，戶式系統供電應為專路電源，并單獨安轉相應容量漏電保護器、空氣開關等保護裝置，電氣設備必須有接地措施。要根據在外機、新風機接線盒中配對的電纜編號或顏色連接電線。
注意，連接電線的剝線長度不直太長，以能完全插入接線柱為好。截面面積6mm2以上的電源線必須裝上接線耳，才能連接到端子上排上。配纜連到端子板后，不應有裸露部分、連線端子的引出電線均要通過線夾。
總之，五恒施工是一個綜合性的工程，需要我們?nèi)妗⒓?xì)致、精準地把握其中的每一個要點。只有這樣，我們才能在施工過程中做到最好，為用戶和行業創造更多的價值！
