熱泵的概念
1、熱泵是一種利用機械能將熱量從一個地點轉移到另一個地點的設備,。
2,、 熱泵通過逆制冷循環工作。
3,、熱泵可以用于供暖或制冷，具體視構造而定
4,、在制冷模式下,，熱泵作為制冷系統而工作。
5,、制冷回路中有一個四通閥,，用于在供暖模式和制冷模式之間 切換。
6,、熱泵可以用于空間（房間）取暖器或熱水器,。
7、熱源可以在自然環境中找到（土壤,、空氣,、地下水等）。
熱泵的工作原理：
熱泵的效率
性能系數（COP）
? 可以將熱泵的性能系數定義為熱量輸出與電力輸入的比率,。

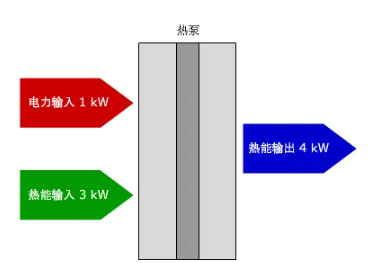

? 例如,，若 COP 為 4,，表示 1 kW 電能加上 3 kW 熱能，產生 4 kW 熱能輸出
取得 EHPA 標簽所需的 COP：
? 鹽水/水熱泵：4.3
? 空氣/水熱泵：3.1
? 水/水熱泵：5.1
季節能效比（SPF）
? SPF 是指在為期一年的比較期內,，熱泵消耗的能量與提供的 能量的平均比率,。

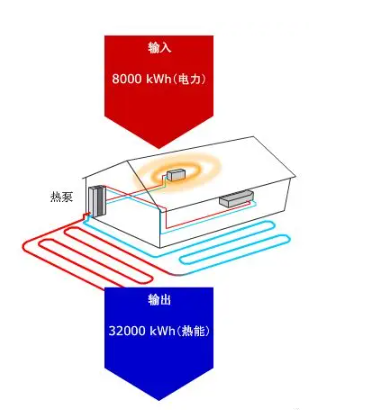

? 例如，若 SPF 為 4:1,，表示每年消耗 8,000 kWh 電力,，產生32,000 kWh 熱能。.
為何熱泵的效率高于傳統供暖設備,？
? 土壤和空氣中的熱能是完全免費的,。
? 它天然存在于土壤中，經常從風,、陽光和降雨中得到補充,。
? 在熱泵每年為空間供暖和家用熱水提供的能量中，有四分之 三來自于陽光,，儲存于土壤或空氣中,。
? 在地球接收的太陽能中，有 44% 最終儲存于土壤中,。
? 這種太陽能是地球上人類能源需求總量的 480 倍,。
? 熱泵的核心是可再生的太陽能，因此有助于營造更清潔的環 境,。
? 熱泵搭配高效率的供暖系統,，再由值得信賴的供應商進行安 裝，可以將供暖成本降低 50% 以上,。

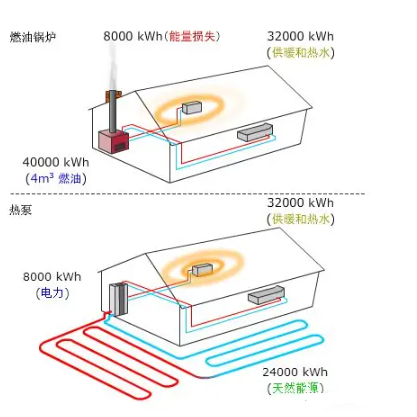

? 如圖所示,，與燃油鍋爐相比，典型的熱泵系統在環境財務方 面具有極大的優勢,。
熱泵的系統原理圖
制冷循環 - 供暖系統

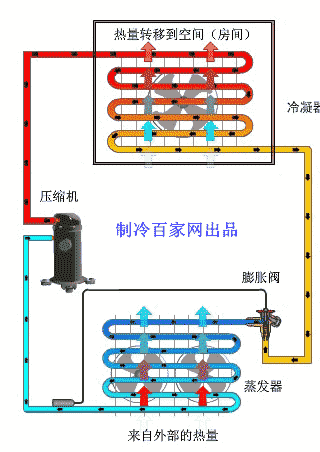

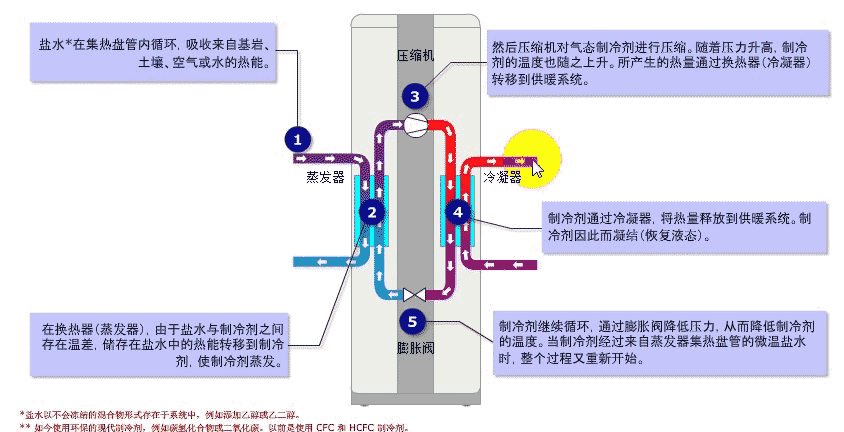

? 動畫顯示了熱泵如何利用逆制冷循環來工作,。
? 熱泵的基本元件包括一臺壓縮機、一個冷凝器,、一個膨脹 裝置和一個蒸發器,。
? 在蒸發器中，空氣中的熱能轉移到制冷劑,，氣態制冷劑被 輸送到壓縮機,。
? 液態制冷劑從壓縮機流向冷凝器，熱量在此轉移到需要加 熱的空間或水
制冷循環 - 制冷和供暖系統（可逆）

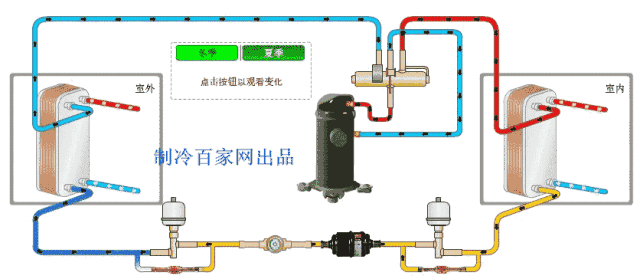

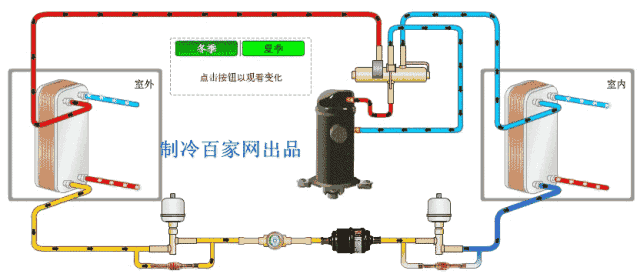

熱泵可以用于供暖,，也可以用于制冷,。制冷回路中有一個四通閥，用于在供暖模式和制冷模式之間切換。點擊按鈕,，查看如何將 制冷循環同時用于供暖和制冷,。

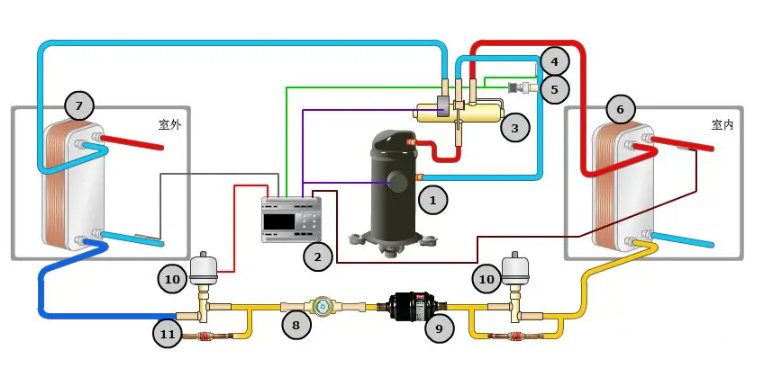

冬季制熱運行系統原理圖：
夏季制冷運行系統原理圖：
控制系統原理圖：
4熱泵的分類

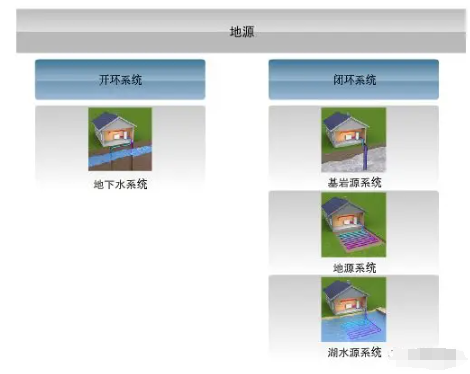

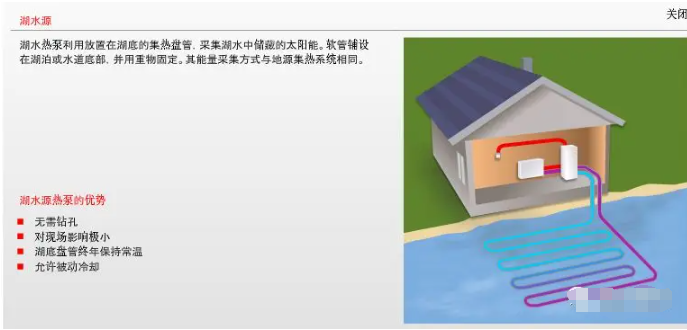

按照熱源，可以分為五大類：

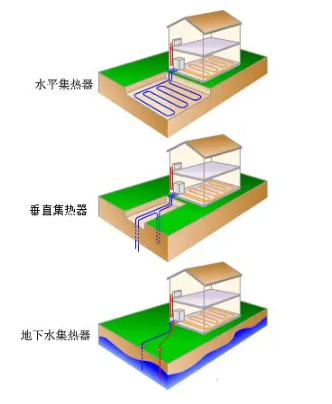

地源熱泵

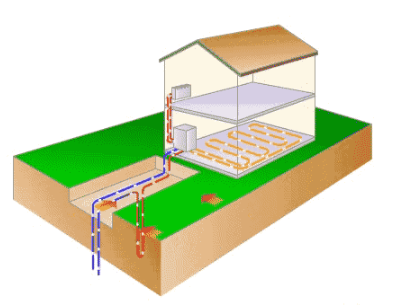

1 地源熱泵采集地下存儲的太陽能,。
2 熱量采集方法多種多樣,。
3 使用水平管路。
4 使用垂直管路,。
5使用開放式回路抽取地下水,。

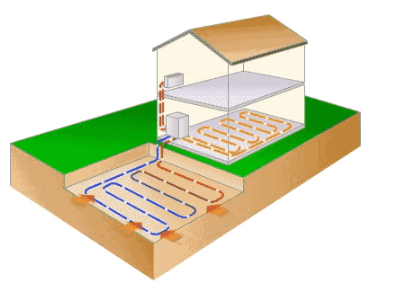

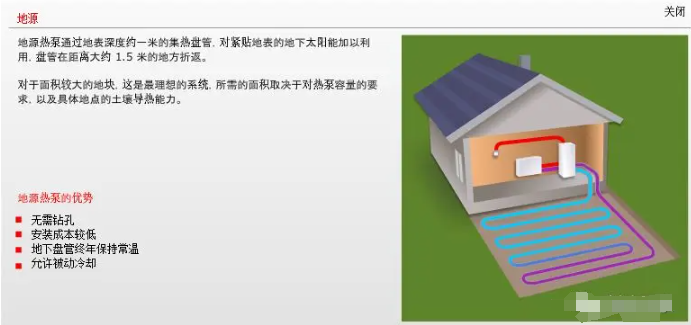

地源熱泵—水平管路
? 適用于水/水系統和鹽水/水系統。
? 安裝時需要移走表層土壤或挖溝,。
? 提取能量的上限為每米管道 10 至 30 瓦特,，具體取決于土 壤和環境的溫度。.

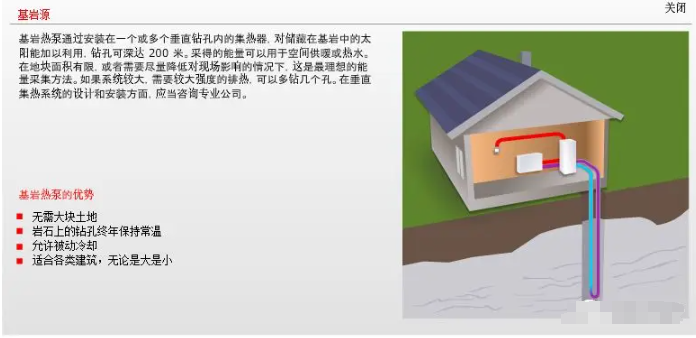

地源熱泵—垂直管路
? 適用于水/水系統和鹽水/水系統,，具體取決于最低環境溫度
? 使用基巖中的垂直集熱管道
? 每 10 kW 供暖容量中,，2.5 kW 來自壓縮機和泵消耗的電能，7.5 kW 取自土壤
? 提取能量的上限為每米管道 50 瓦特（這是濕孔的容量,。它低 于干孔的容量）
? 單鉆孔的最小深度為 150 米,，雙鉆孔的最小深度為 75 米。
? 鉆孔的最小間距：10 米（具體細節請參考地方和國家法規,。）

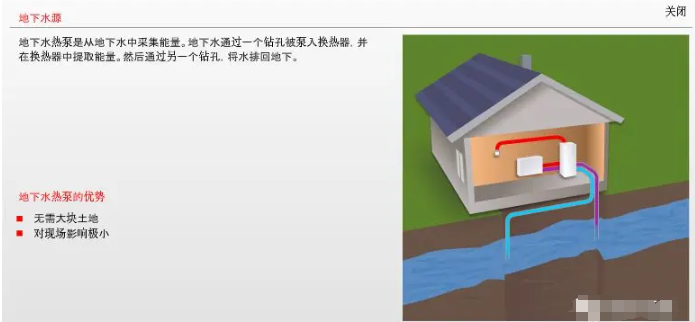

地源熱泵—地下水
? 僅適用于水基系統,。
? 必須保證供水的質量（過濾器）、流量和溫度（10- 12°C）,。
? 對于一個 COP 為 4,、將水溫降低 5 K 的 10 kw 熱泵，需要 的水流量為 0.36 dm3/s 或 1.3 m3/h,。
? 泵水也要消耗能量
? 鉆孔的最小間距約為 15 米（具體細節請參考地方和國家法規）,。

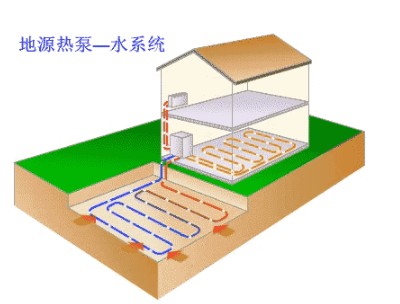

地源熱泵—水系統
? 水熱泵利用水或鹽水，從地源中采集熱量,。
? 集熱管注滿水或鹽水,。
? 可以構建水-水系統或鹽水-水系統。
? 可以是開環或閉環系統,。
? 開環系統必須考慮污垢、腐蝕等問題,。
? 重要的是保持水溫和蒸發器表面溫度高于冰點,。
? 相對于鹽水-水系統，水-水系統需要較高的蒸發溫度,。
? 當冷凝溫度較低時,，必須確保較大的蒸發力度。
? 在這些條件下,，可以實現較高的 COP,。

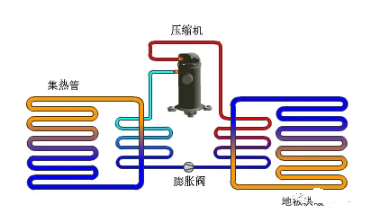

地源熱泵—地板供暖
? 傳統的家用中央供暖系統便是水系統,。
? 這種系統適用于地板供暖和/或暖氣。
? 房間溫度可以單獨調節,。
? COP 最大為 4
? 適用于新建筑或舊設施（水溫不超過 60°C）,。
? 夏季到來時，同一套系統可用于地板制冷,。
? 該系統可以用于游泳池加熱,。
? 該系統能夠靈活適應將來的需要。
空氣源熱泵
? 空氣源熱泵從室外空氣中采集能量,，并將能量轉移到室內,。
? 空氣源熱泵比地源熱泵易于安裝，因?yàn)榘惭b時無需挖掘或 鉆孔,。
? 冬季可能需要輔助供暖系統,。
? 可以構建空氣-空氣系統和空氣-水系統。

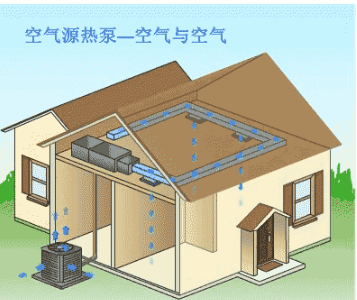

空氣源熱泵——空氣-空氣換熱系統
? 空氣-空氣式空氣源熱泵從室外空氣中采集能量,，并將能量轉 移到室內或空間內的再循環空氣,。
? 可以提供不同的溫度范圍（冬季較冷，春秋兩季較暖）,。
? 室外氣溫降至大約 6°C 以下時,，需要除霜（通常利用逆循環）。
? 為了讓蒸發溫度覆蓋較低和較高的室外溫度,，要求壓縮機有較 寬的工作范圍,。
? 冷凝溫度幾乎終年不變。
空氣源熱泵——空氣-水換熱系統
? 空氣-水式空氣源熱泵從室外空氣中采集能量,，并將能量轉 移到在供暖系統的循環水中,。
? 風冷式蒸發器。
? 房屋內傳統的基于水的集中供暖系統,。
? 地板供暖和/或暖氣,。
? 房間溫度可以單獨調節。
? COP 高達 4.5（空氣 7C,，水 30/35°C）和 3.5（空氣 7C,，水40/45°C）
? 適用于新建筑和舊設施。（水溫最高可達 60°C,，具體取決于 環境溫度）
? 夏季：地板制冷,。
? 游泳池加熱。
? 能夠靈活適應將來的需要,。

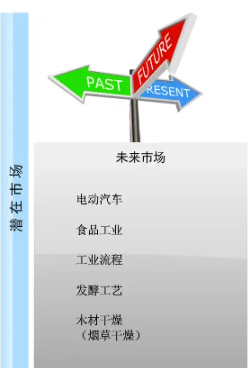

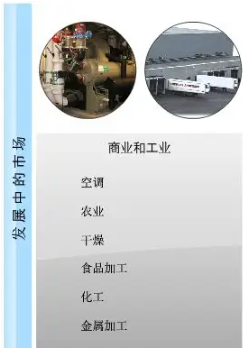

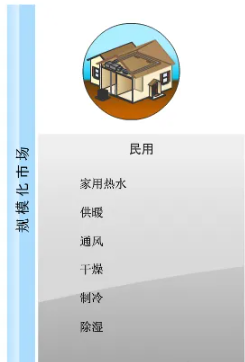

熱泵的市場分析
