采暖系統分類：
局部采暖系統：將熱源和散熱設備合并成一個整體,，分散設置在各個房間,。
集中采暖系統：具有一定作用面積、系統化的采暖,。
組成：
熱媒制備（熱源）區域鍋爐房、熱電廠燃料、核能,、地?zé)帷㈦娔?、工業余熱,；
熱媒輸送（熱力網）由熱源向熱用戶輸送和分配供熱介質的管線系統；
熱媒利用（散熱設備）集中供熱系統利用熱能的用戶,。
集中采暖系統分熱媒：熱水采暖系統,，蒸汽采暖系統，熱風采暖系統,。
在集中采暖系統中,，把熱量從熱源輸送到散熱器的物質叫做“熱媒”，這些物質有熱水,、蒸汽和熱空氣等,。
熱水采暖系統：
低溫?zé)崴膳到y(tǒng)：水溫≤100℃；
高溫?zé)崴膳到y(tǒng)：水溫＞100℃,。

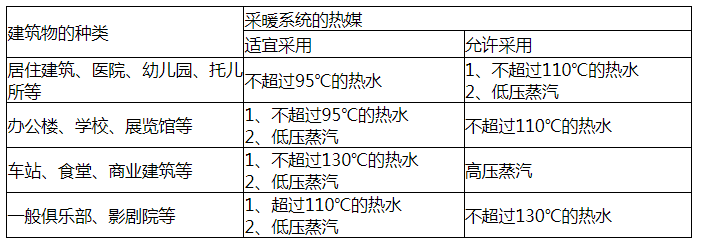

我國熱水采暖系統,，大多采用低溫水作為熱媒，供回水溫度多采用95／70℃,；新型采暖系統設計供回水溫度60／40℃,，50／30℃；高溫水采暖系統用在生產廠房,，采用120～130／70～80℃,。

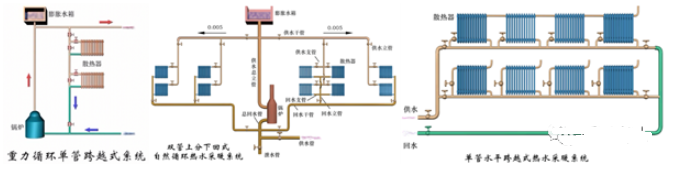

單管系統：熱水經供水管順序流過多組散熱器，并順序地在各散熱器中冷卻的系統。
特點：立管上的散熱器串聯起來形成構成一個循環環路,，從上到下各層散熱器的進水溫度不同,，每組散熱器的熱媒流量不能單獨調節。
雙管系統：熱水經供水管平行地分配給多個散熱器,，冷卻后的回水自每個散熱器直接沿水管回流熱源的系統,。
特點：每組散熱器都能組成一個循環環路，每組散熱器的供水溫度基本上是一致的,，各組散熱器可自行調節熱媒流量,，互相不受影響。

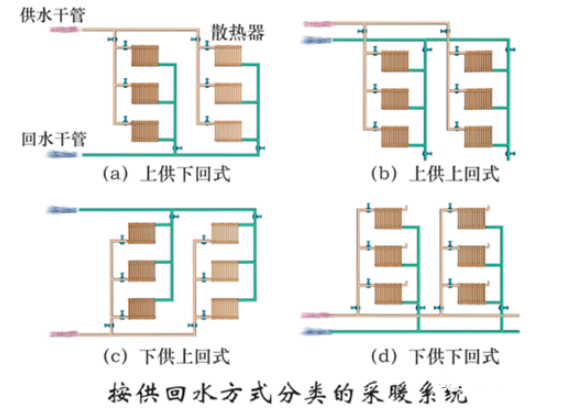

垂直式系統,，按供,、回水干管布置位置不同，有下列幾種型式：
上供下回式雙管和單管熱水供暖系統,；
下供下回式雙管…
中供式…
下供上回式（倒流式）…
混合式…
上供下回式熱水供暖系統管道布置合理,，適用于機械循環和重力循環兩種系統。
中供式熱水供暖系統水平供水干管敷設在系統中部,?？晒?jié)約頂層層高；減輕了上供下回式樓層過多,，易出現垂直失調的現象,；上部系統要增加排氣裝置。用于加建樓層的原有建筑物或“品”字形建筑物,。
混合式熱水供暖系統由下供上回式和上供下回式兩組串連組成的系統,。系統的壓力損失大；用在連接于高溫?zé)崴W(wǎng)路上的衛生要求不高的民用建筑或生產廠房,。

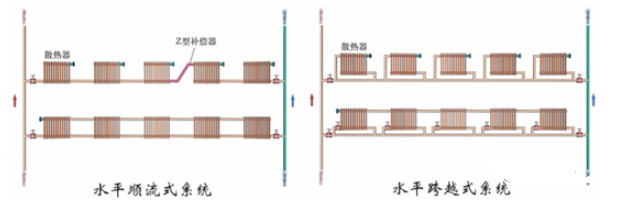

水平式系統：
特點：
（1）系統的總造價,，一般要比垂直式系統低；
（2）管路簡單,，除供,、回水總立管，沒有其它穿樓板的立管,；
（3）膨脹水箱的布置，可以利用最高層的輔助空間（如樓梯間,、廁所等）,，不必在屋頂專設安裝膨脹水箱的房間。不僅降低了造價,，還不影響建筑物外形的美觀,；
（4）便于分層管理和調節；
（5）排氣方式相對復雜；
（6）單管水平式系統串連散熱器很多時,，易出現水平失調,。
重力循環系統：
自然壓頭：在自然循環熱水供暖系統中，依靠鍋爐與散熱器的供水,、回水溫度差而形成的密度差所產生的作用壓力,。
特點：因?yàn)樽匀粔侯^小，作用半徑小,，不宜超過50m,；沒有水泵，運行管理簡單,，適用于有地下室或地坑來安裝鍋爐的小型建筑物,。
自然循環熱水系統的排氣：
水流慢，水平干管中水的流速＜0.2m/s,；而干管中空氣氣泡的浮升速度為0.1～0.2m/s,，立管中為0.25m/s；所以水中的空氣能逆著水流方向向高處聚集,。因此,，上供下回式自然循環熱水供暖系統系統的供水干管必須有向膨脹水箱方向上升的坡向，坡度為0.005～0.01,。散熱器支管的坡度一般取1％,。回水干管應有向鍋爐方向的向下坡度0.005～0.01,。

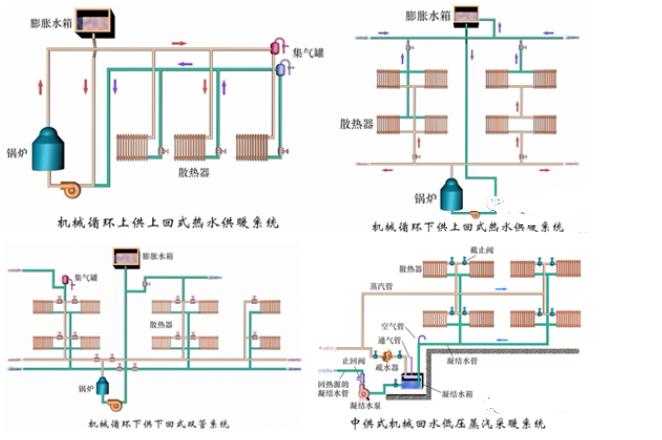

機械循環系統：
機械循環熱水系統的排氣：
水流速度常常超過了自水中分離出來的空氣氣泡的浮升速度,。為了使氣泡不致被帶入立管，在供水干管內要使氣泡隨著水流方向流動,，應按水流方向設上升坡度,。氣泡聚集到系統的最高點，通過在最高點設排氣裝置．將空氣排至系統以外,。
供水及回水干管的坡度,，宜用0.003，不得小于0.002,?；厮晒艿钠孪蚺c重力循環系統相同，目的是使系統內的水能全部排出,。
異程式系統：靠近總立管的分立管,，其循環環路較短；而遠離總立管的分立管,，其循環環路較長,。因此造成各個環路水頭損失不相等，最遠環路與最近環路之間的壓力損失相差也很大，壓力平衡很困難,，最終導致熱水流量分配失調,，靠近總立管的供水量過剩，系統末端供水不足的現象,。
同程式系統：
在遠近立管處出現流量失調而引起在水平方向冷熱不均的現象,，稱為系統的水平失調。
采用同程式系統消除或減輕系統的水平失調,。
同程式系統特點：通過各個立管的循環環路的總長度都相等,。壓力損失易于平衡；金屬消耗量多,。
高層建筑熱水采暖系統：
高層建筑熱水采暖系統：分區采暖系統,，雙線式系統，單,、雙管混合式系統,。
分層式采暖系統將高層建筑熱水采暖系統在垂直方向上分成若干個相互獨立的系統。

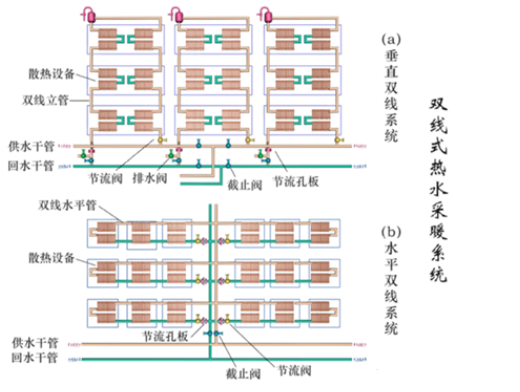

雙線式采暖系統分為垂直式和水平式系統,，垂直雙線單管熱水采暖系統是豎向的∏形單管式立管組成,，一根是上升立管，另一根是下降立管,，因此各層散熱器的平均溫度近似地可認為相同,，可以減輕垂直失調。散熱器采用蛇形管或輻射板式結構,。由于單管立管的阻力較小,，容易引起水平失調，可以在下降立管上設置節流孔板來增大阻力,，或者采用同程式系統來消除水平失調現象,。雙線式采暖系統不能解決下部散熱器超壓的問題。

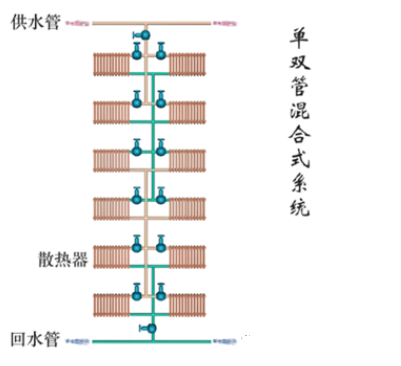

單,、雙管混合系統,，在垂直方向上分為若干組，每組為若干層,，每組為雙管系統,，而各組之間采用單管連接。
這種系統避免了因樓層高單純采用雙管系統所造成的嚴重垂直失調現象,；而且支管管徑都比單管系統中的支管管徑小很多,；由于局部系統都是雙管系統，可在支管上裝設調節閥門來調節散熱器的流量,。
單、雙管混合系統對單、雙管系統的特點兼而有之,，是應用較多的一種熱水采暖方式,。

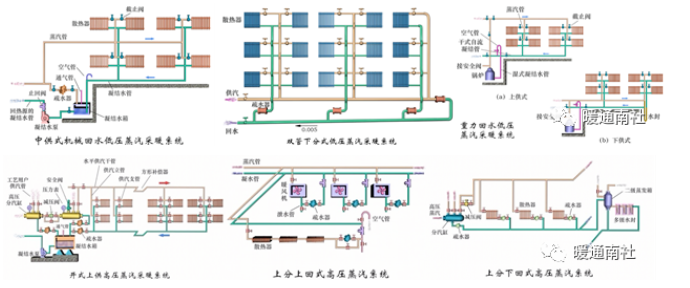

蒸汽采暖系統：
1.同樣的熱負荷，蒸汽供熱時所需要的蒸汽流量比熱水供熱時所需熱水流量少得多,。
2.蒸汽在散熱設備中定壓凝結放熱,，散熱設備的熱媒平均溫度為該壓力下的飽和溫度。
3.蒸汽和凝水在系統內循環流動時,，其狀態參數變化較大,，且伴隨相態變化。
4.蒸汽管道中的流速,，通常采用比熱水高得多的速度,，可大大減輕前后加熱滯后(失調)的現象。
5.在高層建筑供暖時,，熱惰性小,，供汽熱得快、停汽冷得快,，對間歇供熱適用,。
6.蒸汽熱媒參數適用范圍廣。
按供汽壓力大小,，將蒸汽供暖系統分為三類：
高壓蒸汽供暖 Pb＞70kPa
低壓蒸汽供暖 0＜Pb≤70kPa
真空蒸汽供暖 Pb＜0
按蒸汽干管布置：上供式,，中供式、下供式
按立管布置特點：單管式,、雙管式
按回水動力不同：重力回水,、機械回水
熱風采暖系統：
一、熱風采暖系統原理
以空氣作為熱媒,，首先將空氣加熱,，然后將高于室溫的熱空氣送入室內，與室內空氣進行混合換熱,，達到加熱房間,、維持室內氣溫達到采暖使用要求的目的。在這種系統中,，空氣可以通過熱水,、蒸汽或高溫?zé)煔鈦砑訜帷?/p>
二、熱風采暖系統特點
熱惰性小,、升溫快,、室內溫度分布均勻、溫度梯度較小,、設備簡單和投資較小,。
三,、熱風采暖系統分類
根據送風方式的不同，熱風采暖有集中送風,、風道送風及暖風機送風等幾種基本形式,。
根據空氣來源不同，可分為直流式(即空氣為新鮮空氣,，全部來自室外),、再循環式(即空氣為回風，全部來自室內)和混合式(即空氣由室內部分回風和室外部分新風組成)等采暖系統,。
輻射采暖：
一,、輻射采暖原理
通過利用建筑物內的屋頂面、地面,、墻面或其它表面的輻射散熱器設備散出的熱量來達到房間或局部工作點采暖要求的目的,。
二、輻射采暖的特點
1)熱效應方面：主要以輻射來傳播熱量,，但同時也伴隨著對流,。
2)舒適性方面：腳暖頭涼。
3)能源消耗方面：一般情況下,，總的耗熱量可減少5%~20%,。
4)在使用方面：減少建筑面積占用。
三,、輻射采暖分類
低溫輻射采暖系統-輻射板面溫度低于80℃
中溫輻射采暖系統-輻射板面溫度為80℃~200℃
高溫輻射采暖系統-輻射板面溫度高于500℃
四,、輻射采暖缺點
1.需要較多的散熱板數量，而使它的初投資值較大,，一般比對流采暖初投資高出約15%~20%,；
2.埋管與建筑結構結合在一起，使結構變得更加復雜,，施工難度增大,，維護檢查也不是很方便。
采暖系統熱媒的選擇：
采暖系統熱媒的選擇,，應根據熱媒的特性,、衛生、經濟,、使用性質,、地區采暖規劃等條件來確定。
采暖系統的管路布置和敷設：
根據建筑物的具體條件（建筑平面的外形,、結構尺寸等）,、與外網連接的形式、運行情況等因素合理布置,。
力求布置合理,、節省管材,，便于調節和排除空氣，并要求各并聯環路的阻力損失易于平衡,。
熱源：
鍋爐的分類：
按照用途劃分：
動力鍋爐：用于動力,、發電方面的鍋爐；
供熱鍋爐：(工業鍋爐)用于工業和采暖方面的鍋爐,。
基本特性參數：
蒸發量：蒸汽鍋爐每小時的蒸發量，以符號D來表示,，單位為t/h,。
產熱量：熱水鍋爐單位時間產生的熱量，以符號Q表示,，單位為kJ/h或kW,。
蒸汽(或熱水)參數：鍋爐出口處蒸汽或熱水的壓力和溫度。單位為MPa和℃,。
受熱面蒸發率(或發熱率)：每平方米受熱面每小時所產生的蒸發量(或熱量),，單位為kg/(m2·h)或MW/m2。
鍋爐效率：鍋爐產生蒸汽或熱水的熱量與燃料在鍋爐內完全燃燒時放出的全部熱量的比值,，通常用符號η表示,，單位為%。
鍋爐的金屬耗率：鍋爐每噸蒸發量所耗用的金屬材料的質量(t/t),。
鍋爐的耗電率：產生一噸蒸汽耗電度數(kW/t),。

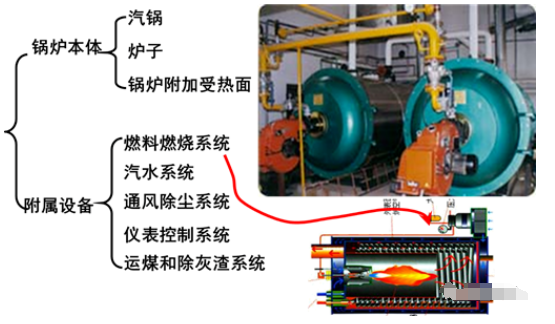

鍋爐房設備及系統：
鍋爐房設備及系統：
汽鍋的基本構造包括鍋筒(又稱汽包)、管束,、水冷壁,、集箱和下降管等組成的一個封閉汽水系統。
爐子是燃料燃燒的設備場所,。爐子包括煤斗,、爐排、爐膛,、除渣板,、送風裝置等組成的燃燒設備。
鍋爐附加受熱面：蒸汽過熱器,；省煤器和空氣預熱器,。
燃料燃燒系統：
燃煤鍋爐：煤廠、灰渣場地,、專門的運煤除灰設備,、煤粉碎、篩選設備,。
燃油燃?xì)猓喝加湾仩t的燃油供給系統由貯油器,、輸油管道,、油泵和室內油箱組成。燃?xì)忮仩t的燃?xì)庥蓡为?dú)設置的氣體調壓站,，經輸氣管道送至燃?xì)忮仩t,。
汽水系統：
汽水系統包括鍋爐給水、蒸汽的引出和鍋爐排污,。蒸汽系統包括主,、副汽管及其相應的設備、附件,；給水系統有水處理設備,、水箱、水泵及給水管道和附件等,；排污系統包括排污減溫池或擴容器,、排污管等。
通風除塵系統：
送風系統是為了把室外空氣通過風機,、風道送入爐膛,，提供燃燒過程所必需的空氣量。
排風系統是為了排出鍋爐中的煙氣,。
煙氣在排入煙囪,、進入大氣之前，須經過除塵器處理,，以減少煙塵的排放量,，使排入大氣中的有害物質的濃度符合現行國家有關標準。
儀表控制系統：
儀表設置系統包括流量計,、壓力表,、溫度計、水位指示器,、安全閥,、風壓計、電控或自控器材等,。其中壓力表,、安全閥、水位指示器是保證鍋爐安全運行的基本附件,，合稱為鍋爐的三大安全附件,。
運煤和除灰渣系統：
鍋爐房的運煤系統是指把煤從鍋爐房煤場運到爐前煤斗的輸送系統。
目前常用的除灰渣辦法有人工除灰渣,、機械除灰渣和水力除灰渣三種,。
鍋爐房的位置確定與鍋爐房對建筑設計要求：
影響鍋爐房位置的因素：
應靠近熱負荷比較集中的地區。
鍋爐房地面標高應至少高出洪水位500mm以上,，蒸汽鍋爐房宜位于供熱區標高較低的位置,，利于回收凝結水,。
利于燃料儲運和灰渣的排除。
為減少煙,、灰,、煤對周圍環境的污染，鍋爐房應位于主導風向的下風向,。
鍋爐房的位置應符合衛生標準,，防火間距及安全規程中的有關規定。
鍋爐房的發展端和煤場,、油庫,、灰場均應考慮擴建的可能性
便于給水、排水和供電,，且有較好的地質條件。

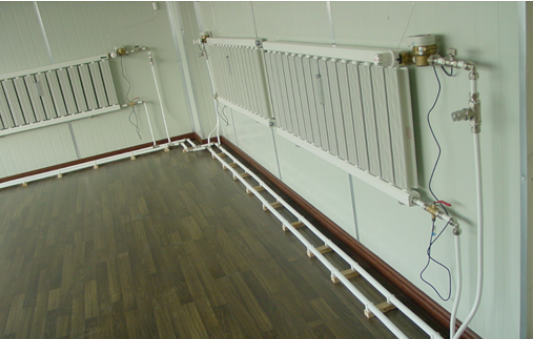

散熱器：
散熱器：安裝在房間內的一種放熱設備,，也是我國目前大量使用的一種散熱設備,。
種類：按其制造材質的主要分為鑄鐵和鋼鑄兩種；按其結構形狀可分為管型,、翼型,、柱型、平板型和串片式等,。
膨脹水箱：
作用：
貯存系統加熱后的膨脹水量,；在重力循環上供下回式系統中，起排氣作用,；恒定系統的壓力,。
組成：膨脹管、循環管,、溢流管,、排水管、信號管,。
膨脹管連接點：自然循環：鍋爐出口,；機械循環：鍋爐入口處。
循環管距離膨脹管接點1.5～3m,。
排氣設備：
自動排氣閥依靠水對浮體的浮力,，通過杠桿機構傳動，使排氣孔自動關閉,，實現自動阻水排氣的功能,。

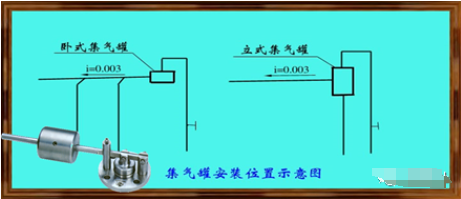

集氣罐：
疏水器：
作用：自動阻止蒸汽逸漏且迅速排出用熱設備及其管道中的凝水，同時還能排除系統中積留的空氣和其他不凝性氣體,。
設置：散熱器回水管支管或系統的凝水管上,。
類型：機械型疏水器,、熱動力型疏水器和熱靜力型疏水器。
疏水器很容易被系統管道中的雜質堵塞,，因此在疏水器前應有過濾措施,。
除污器：
除污器是阻留系統熱網水中的污物以防它們造成系統室內管路的阻塞的設備，除污器一般為圓形鋼質筒體,。其接管直徑可取與干管相同的直徑,。
安裝：采暖系統的入口調壓裝置前，或鍋爐房循環水泵的吸入口和換熱器前面,；其他小孔口也應該設除污器或過濾器,。

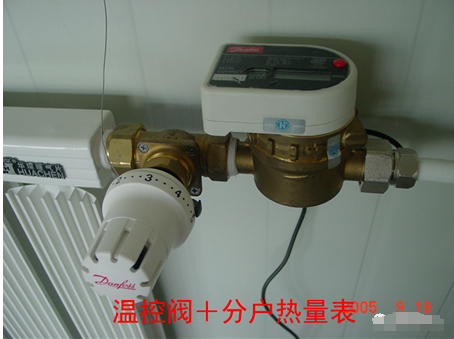

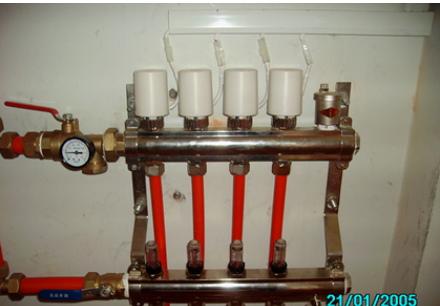

散熱器控制閥：
散熱器控制閥安裝在散熱器入口管上，根據室溫和給定溫度之差自動調節熱媒流量的大小來自動控制散熱器散熱量的設備,。主要應用于雙管系統中,，單管跨越系統中也可使用。這種設備具有恒定室溫,，節約系統能源的功能,。
