恒溫恒濕空調的原理及應用
陌肖 2024-02-19 00:00 來源： 瀏覽量：12185

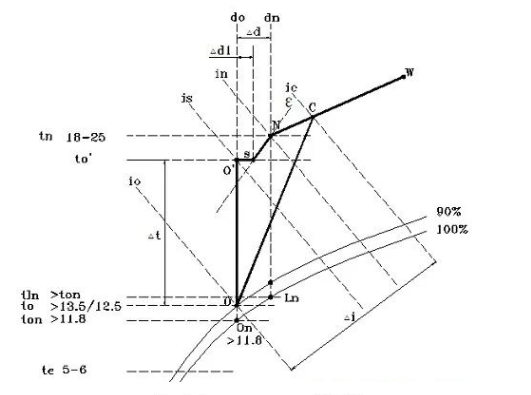

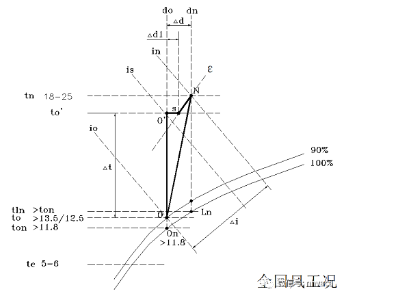

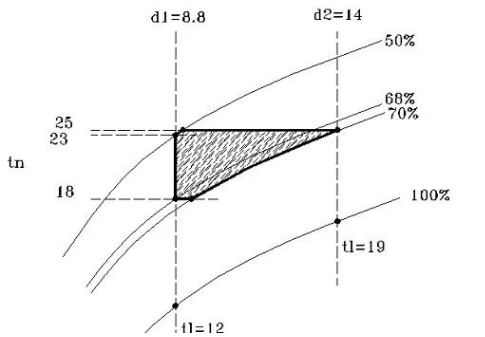

隨著建筑功能性的增多,，越來越多的項目需要維持室內環境的溫濕度恒定,。1.恒溫恒濕空調系統原理：下圖是恒溫恒濕機組兩種典型的焓濕圖過程分析：N-O為表冷器的工作過程,，這是個降溫除濕的過程；O’-S為加濕器的工作過程，等溫加濕（電極加濕,，干蒸汽加濕）,；其過程基本與全回風工況一樣,，只是多了一個新回風的混合,。從焓濕圖上來分析：當室內溫濕度設定為23℃/50%和18℃/68%時，其對應的露點溫度為12℃（滿足＞11.8℃機組的最低出風溫度所對應的露點溫度）,，這兩點是機組的一個極限點,，這樣從焓濕圖上得到一條線即d1這條等含濕量線,。當室內溫濕度設定為25℃/65%時,，其對應的露點溫度為18℃，我們通過這一點再作一條等含濕量線d2,，這樣由含濕量線d1,、含濕量線d2、50%相對濕度線,、70%相對濕度線,、18℃等溫線、25℃等溫線劃分出一個區域,，即圖中陰影部分,，這個區域就是我們的機組所能達到的一個范圍,。從圖中可以看出機組的露點溫度在12-19℃之間?？梢院?jiǎn)單概括一下,，一種情況溫度要求較低時濕度就必須高，另一種情況濕度要求低時,，那溫度就必須高,。

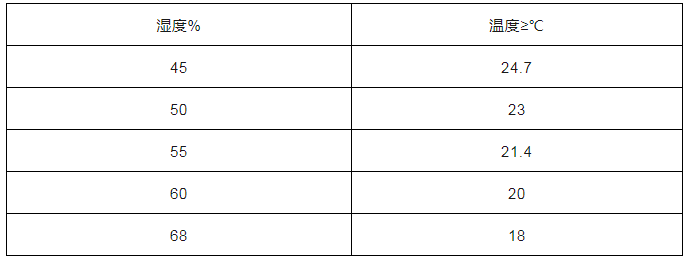

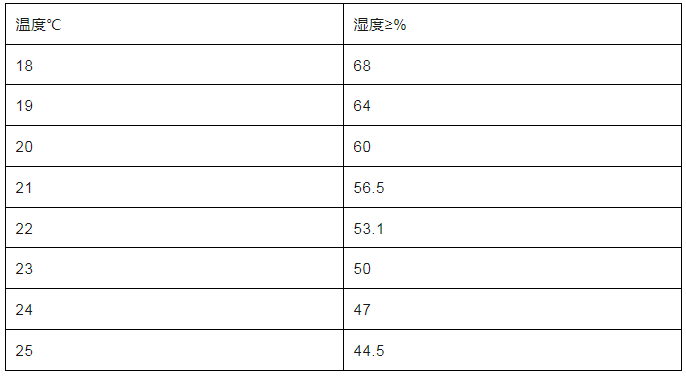

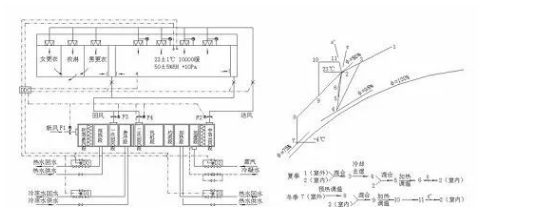

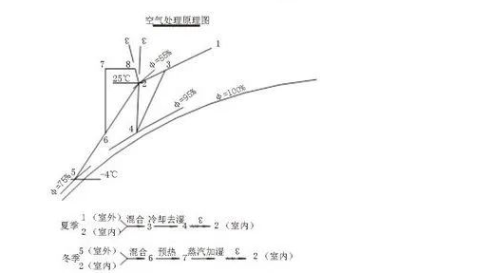

2.恒溫恒濕機組與機房空調的區別：機房空調設計采用大風量小焓差,，蒸發溫度為8-10℃，出風溫度在室內露點溫度左右一點,。恒溫恒濕機組設計為常規風量,，蒸發溫度為5-6℃出風溫度必須達到室內露點溫度以下。機房空調一般為下送風,，頂回風,；恒溫恒濕機組一般為上送風，下側回風或后回風,，不可以下送風,，頂回風。機房空調主要應用于電信,、移動,、聯通、網通,、鐵通,、郵政、銀行,、網站等網絡數據中心以及醫院核磁共振室等以發熱為主的場合,。恒溫恒濕機組主要應用于電子、醫療,、電廠,、庫房等有溫濕度要求的場合。根據空調區溫濕度精度要求設計不同的空氣處理方案：對于精度要求不高時,，夏季空氣處理過程可只用表冷器進行降溫除濕,，按使用要求確定溫度或濕度信號優先控制冷凍水電動二通閥開度以調節溫濕度。對于精度要求較高時則應對溫濕度分別進行調節,，即溫濕度需要獨立控制,。3.1.空調房間溫濕度精度要求的考量因素當室內溫度基數為23℃～28℃，精度為±2℃,；室內相對濕度基數為50%～60%RH,，精度為±10%RH時,，可采用集中式全空氣系統?？諝馓幚碓韴D如圖1：
夏季：室內溫濕度通過控制冷凍水電動二通閥來實現,。室內溫、濕度信號與設定值比較后,，按溫濕度優先順序或偏差值大小優先順序控制表冷器出水電動二通閥開度,，使新風，回風混合后經表冷器降溫去濕后達到設計所要求的機器露點,，送入空調房間,，使室內空氣溫、濕度保持在規定的范圍內,。

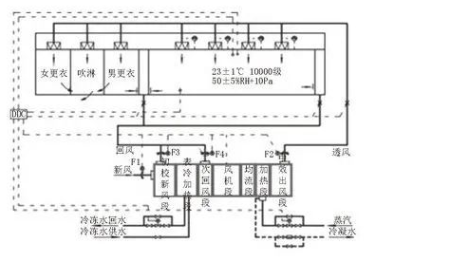

冬季：新風與回風混合后,，經加熱加濕后送入室內，室內溫度信號與設定值比較后,，以偏差值控制加熱器的電動二通閥的開度,，調節加熱量，使室內空氣溫度達到規定范圍內,；室內濕度信號與設定值比較后,，以偏差值控制加濕器的電動閥開度，調節加濕量,，使室內相對濕度達到規定范圍內,。當室內溫度基數為23～26℃，精度為±1℃,；室內相對濕度基數為50～60%RH,，精度為±5%RH時，由于室內溫,、濕度要求的精度范圍較小,，夏季單靠控制冷凍水電動二通閥開度很難同時達到溫濕度精度范圍。因此室內溫,、濕度必須分開控制,。空氣處理原理圖如圖2：夏季室內溫度通過調節電加熱器的加熱量來實現,，室內濕度通過調節冷凍水電動二通閥來實現,。這里增加一個二次回風過程,，可避免過多的熱冷能量抵消,，節約一部分能量。通過以上兩個例子可以看到由于空調房間溫,、濕度精度要求不同,，應該采用不同的空氣處理方案,。3.2.空調房間溫濕度基數要求的考量因素由于空調房間溫、濕度基數不同,，也應采用不同的空氣處理方案,。調節室溫用換熱器就可實現，調節室內相對濕度卻因室內露點溫度不同而應采用不同的降濕,、加濕設備,。新、回風混合后,，經冷卻去濕后機器露點的絕對含濕量須低于室內空氣露點所對應的絕對含濕量,，才有可能負擔室內濕負荷。常規冷凍水供水溫度為7℃,，而經過表冷器冷卻去濕后的空氣出口干球溫度比冷凍水供水溫度高出約3.5~4℃,。表冷器所提供的冷量要大于或等于空氣處理過程所需冷量的同時，表冷器的干球溫度效率及接觸系數必須大于等于空氣處理過程的干球溫度效率及接觸系數,。還須考慮析濕系數的影響,。因此采用常規7℃冷凍水供水的表冷器，冷卻除濕的空氣處理方案不適用于室內露點溫度低于11℃的空調系統,。室內露點溫度在4℃～12℃之間,，除濕設備可采用冷凍除濕機；當室內露點溫度低于4℃時,，采用冷凍除濕機除濕效率下降,，機組除霜時間過長。這時可采用低露點空氣干燥機,，綜合運用冷凍除濕和氯化鋰轉輪除濕技術：新風經初,、中效兩級過濾后，用蒸發器降溫除濕到露點溫度為6℃～8℃,，再經過氯化鋰轉輪除濕機除濕,，將空氣露點降至-10℃。對于需要更低露點的空氣,，再經過二級表冷器和氯化鋰轉輪除濕機除濕,，可將空氣露點溫度降至-20℃。氯化鋰轉輪除濕機可通過設旁路控制,，即控制通過轉輪除濕風量的大小或控制再生溫度的高低來調節機組除濕量的大小,。

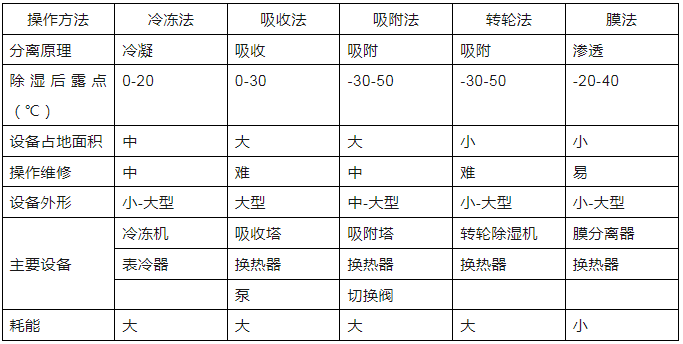

空氣除濕裝置的性能比較見上表，適用于恒溫恒濕空調系統的是冷凍法和轉輪吸附法,。因?yàn)檫@兩種方法的除濕量調節精度比較高,，用轉輪吸附法時必須與冷凍法聯合除濕。由于轉輪吸附法能耗較大，應減少通過轉輪除濕機的風量,。其空氣處理原理圖如圖3：室內相對溫度通過控制轉輪除濕機的除濕量來現實,，室內溫度通過控制連接后表冷器的冷凍水電動兩通閥來現實。空氣加濕器有干蒸氣加濕器,、電加濕器(電熱式,、電極式)、PTC蒸汽發生器,、加壓噴霧式加濕器,、離心式加濕器、超聲波式加濕器,、濕面蒸發式加濕器等,，進行設計選型時要注意加濕過程在焓濕圖上的變化過程，是近似等焓過程還是近似等溫過程,，當新風比例較大時,，等焓加濕所需的加熱量要占很大比例。GB/T17758《單元式空氣調節機》要求：室內側進風干濕球溫度：23/17 ℃,；風冷型室外干濕球溫度：35/24 ℃,；水冷型冷凝器進出水溫度：30/35 ℃。風冷分體式機組適用于水源缺乏或者不宜于安裝冷卻塔的場所,；水冷恒溫恒濕機組適用于水源充足,、具備安裝冷卻塔條件的地區。監測對象：房間溫度,，房間濕度,，水位、水流,、送風,；控制設備：壓縮機，電加熱器,，電加濕器,，風機。啟動順序：風機→冷凝側風機（或冷卻水系統） →壓縮機 →判斷風速→加熱器→判斷水箱液位→加濕器,。停止順序：加熱器→加濕器→壓縮機→冷凝側風機（或冷卻水系統） →風機。房間參數控制調節：根據實測值與設定值決定壓縮機 ,、加熱器,、加濕器、風機的啟停,；避免同時升降溫、加除濕,，避免冷熱抵消。自動運行,、安全保護：壓縮機：冷凝壓力過高,、油壓過低、冷卻水流速過低 ,、油溫過低,；輸入溫濕度設定值；顯示設備運行狀態,；單臺設備的操作命令,。需監測的參數：空氣的溫度、濕度,；冷凝壓力,；空氣過濾阻力；冷卻水流,；送風氣流,；加濕器水位；各設備的運行狀況,。傳感器的平均無故障時間MTBF（Mean Time Between Failure）：

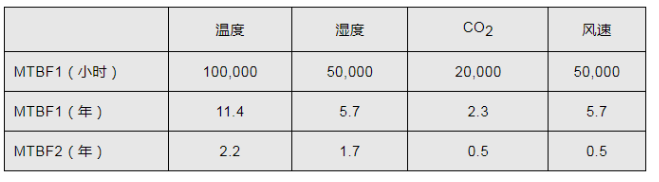

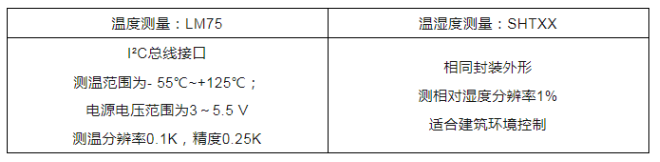

傳感器準確測量的實現：正確感知物理量的變化：不能影響被測物理量,。電信號的可靠傳輸：傳輸線路長度，沿途磁場干擾,，接收端的高精度轉換,。電壓、電流模擬信號：脈沖信號,，數字信號,。電阻的溫升不能影響被測對象的溫度；90mm鉑電阻通過5mA電流測水溫時溫升0.01K,，測空氣溫度溫升0.1K,。只在測量時供電，不測量時斷電，時間比法測熱敏電阻的電阻值,。半導體PN結：電壓大，但一致性難保證,。集成芯片（IC型）：電流型,，測溫范圍為- 55℃~+150℃；電源電壓范圍為4～30 V,；精度高,，在- 55℃~+-150℃范圍內，非線性誤差為±0.3℃,。

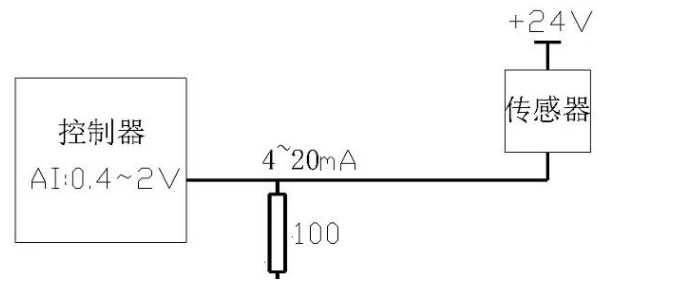

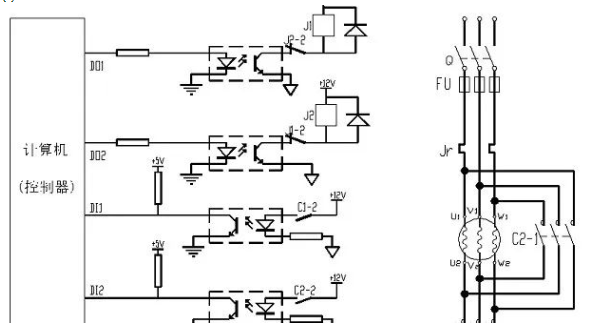

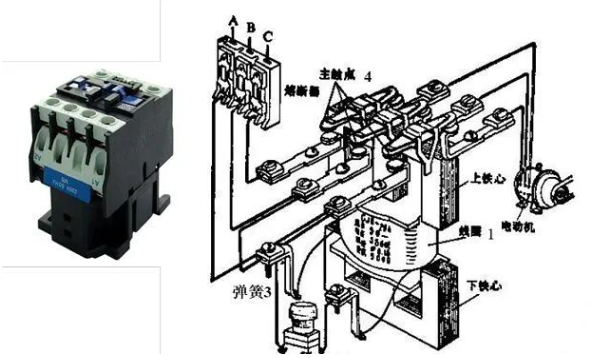

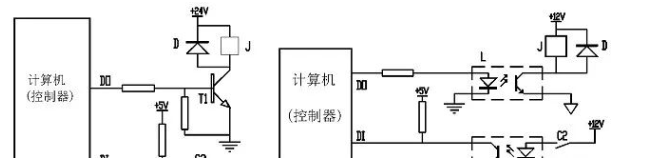

電容式：濕度變化引起電容變化,，轉換為電流變化；氯化鋰露點溫度：加熱氯化鋰敏感元件,，使其表面水蒸汽分壓力等于空氣水蒸汽分壓力，測出氯化鋰溫度得到對應的水蒸汽分壓力,。測量信號的變送：4～20mA標準電流,，脈沖輸出，數字通信（智能傳感器）,。制冷循環的壓力報警 → 壓力開關,；流速過低報警 → 流速開關；水位過高,、過低報警 → 水位開關,；空氣過濾器壓差報警→ 微壓差開關。觸點開關：交流接觸器：?jiǎn)纹瑱C(jī)控制,；光電隔離控制。

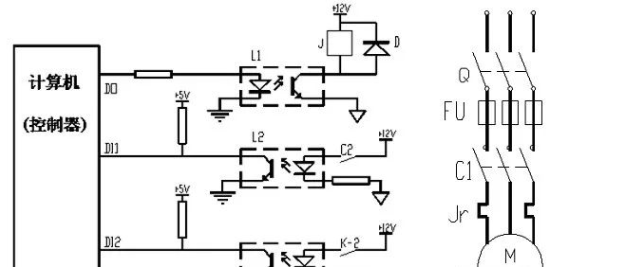

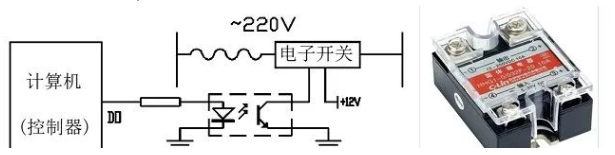

電加熱器,、加濕器的通斷：

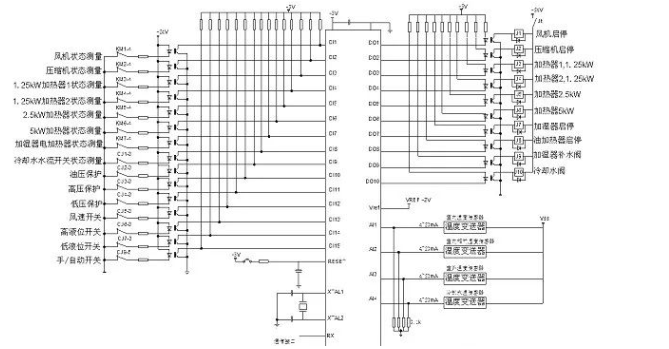

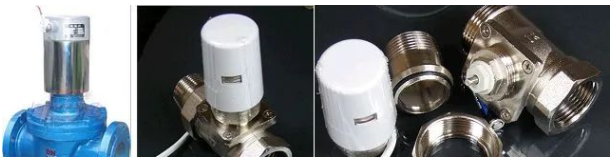

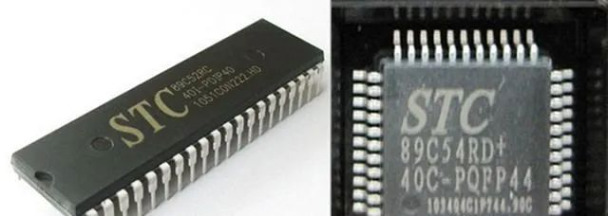

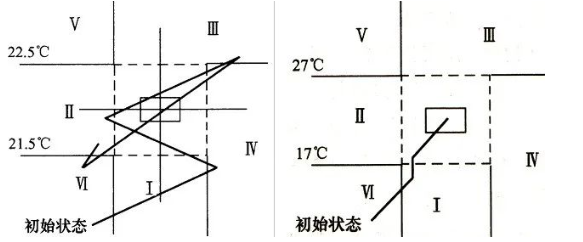

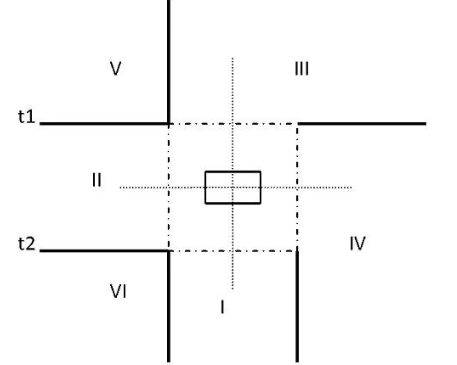

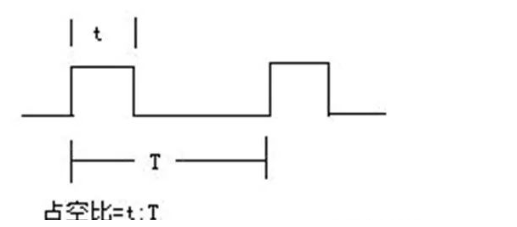

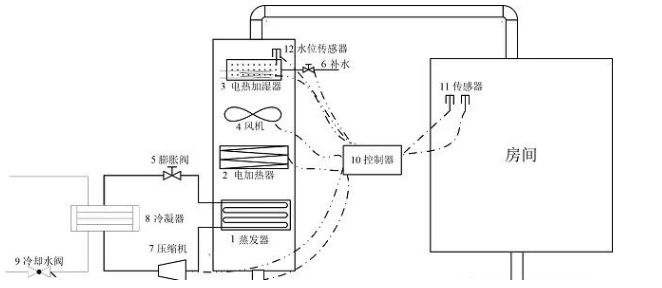

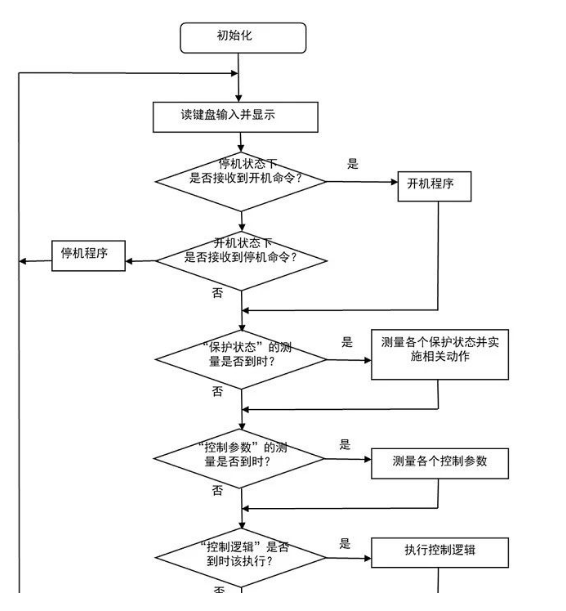

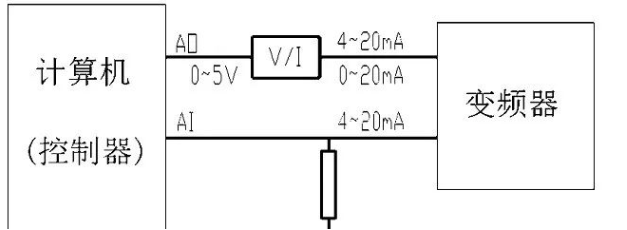

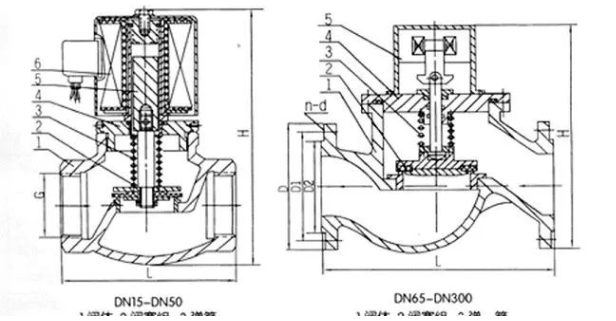

電子開關：電子開關,，可控硅調壓。風機,、壓縮機電機的控制：電磁閥→通斷，斷電后狀態：常開/常閉,。電動閥 → 連續調節開度,，斷電后閥位不變；電熱閥 →通過感溫元件的熱脹冷縮實現開關閥,；緩開緩關,，會產生水錘,，無轉動部件，使用壽命長,，無噪音,。單片微型計算機簡稱單片機，是典型的嵌入式微控制器（MicrocontrollerUnit,，MCU）,，在一片集成電路芯片上集成微處理器、存儲器,、I/O接口電路的單芯片微型計算機,。例如：8051系列是一種應用廣泛的典型單片機,。單片機輸入輸出的實現：數據輸入DI：監測管腳的電壓變化,，超過閾值讀“1”；數據輸出DO：指定管腳的電壓,，接通電路,；模擬輸入AI：測出管腳的電壓,，計算出相應被測物理量的值,；模擬輸出AO：指定管腳電壓，驅動外電路工作在需要的狀態,；串行通信UART（Universal Asynchronous Receiver/Transmitter）,。風機的開、停,；加濕器補水閥,；壓縮機、加熱器,、加濕器啟停,；冷卻水電磁閥開關。占空比(Duty Ratio)：在一串理想的脈沖周期序列中（如方波）,，正脈沖的持續時間與脈沖總周期的比值,。加熱器：升溫,，慣性小,，調節性能好；冷機：運行,、停止時間＞5min,。設備全功率輸出：I區：加熱器,；II區：加濕器,；III區：冷機；IV區：冷機,、加熱器,；V區：冷機、加濕器,；VI區：加熱器,、加濕器。虛線框內：細調→穩定,。III,、IV、V區進入：根據濕度→控冷機,；I,、II、VI區進入：根據濕度→控加濕器,。III,、IV、V區進入：根據溫度→控冷機,；I,、II、VI區進入：根據溫度→控加濕器,。溫濕度控制解耦,；利用慣性小、調節特性好的電加熱器控制精度要求高的被控參數,。Tset±0.5℃時：準穩定區振蕩,；Tset±5℃時：達到穩定時間長。
