壓縮機
基本原理
熱泵壓縮機將低壓氣體提升為高壓氣體的從動的流體機械裝置,，是制冷系統的心臟,。它從吸氣管吸入低溫低壓的制冷劑氣體,，通過電機運轉帶動活塞對其進行壓縮后,，向排氣管排出高溫高壓的制冷劑氣體,，為制冷循環提供動力,，從而實現壓縮→冷凝(放熱)→膨脹→蒸發(吸熱)的制冷循環。在熱泵發展初期,，很少使用專用壓縮機,，多沿用空調壓縮機產品，但隨著熱泵技術標準的不斷提高和應用需求的細化,，現今熱泵專用壓縮機已成為壓縮機企業主要探索的細分領域之一,。

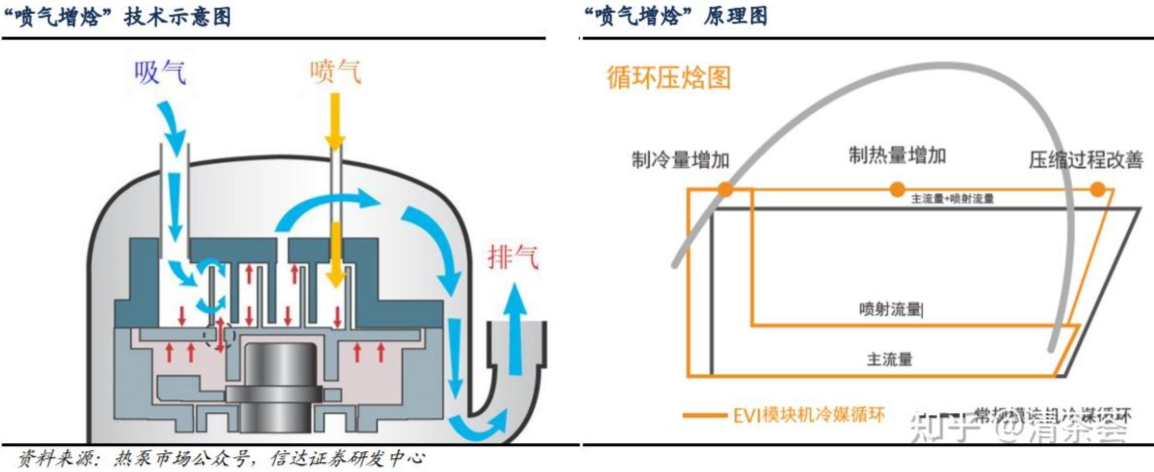

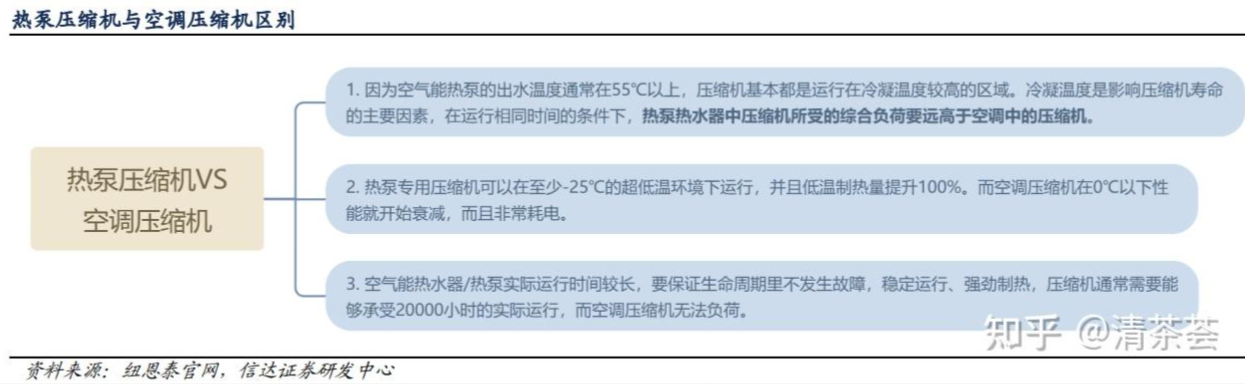

由于熱泵廣用于采暖領域，熱泵壓縮機首先需要承受住冬季戶外極低溫度的考驗,。熱泵壓縮機采用噴氣增焓技術,，在壓縮機構造上增設一個補齊口，同時在系統中增設中間冷卻器,，采用一次節流方式,，以構成準雙級壓縮機熱泵循環，增加冷媒循環量,。該技術可明顯降低熱泵排氣溫度,，同時可提高熱泵的低溫制熱性能。此外部分熱泵還采用雙級壓縮技術,，可克服熱泵壓縮比過大,、排氣溫度過高等缺點，同時可使壓縮機耗電量減少,，提高熱泵工作的穩定性 和經濟性,。
分類

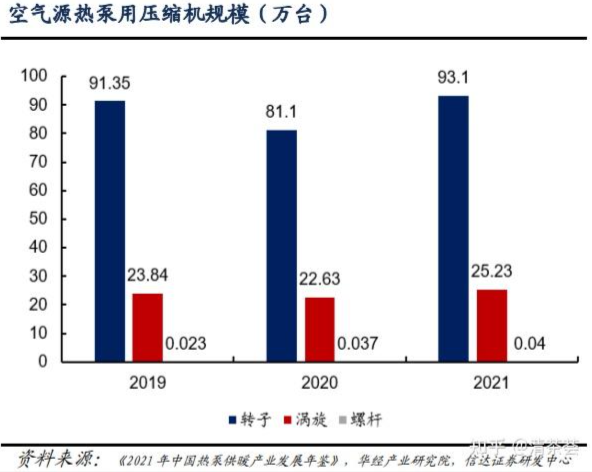

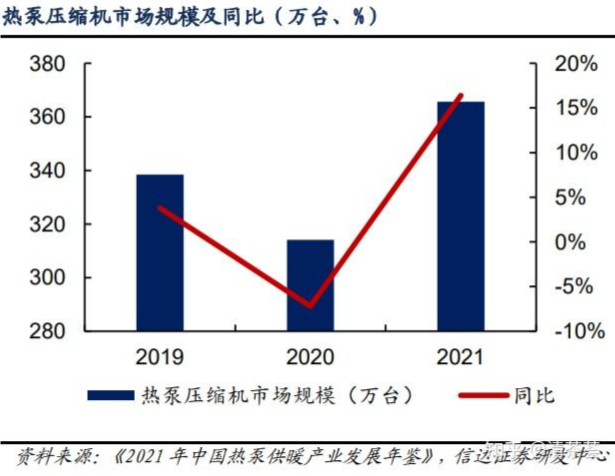

2021 年我國熱泵壓縮機市場體量為 365.7 萬臺，主要由空氣源熱泵的快速增長帶動,。分熱泵壓縮機品類來看,，2021 年空氣源熱泵壓縮機中，轉子壓縮機為 93.1 萬臺，占比約 79%,；渦旋和螺桿壓縮機分別為 25.2 和 0.04 萬臺,，占比分別為 21%和 0.03%。

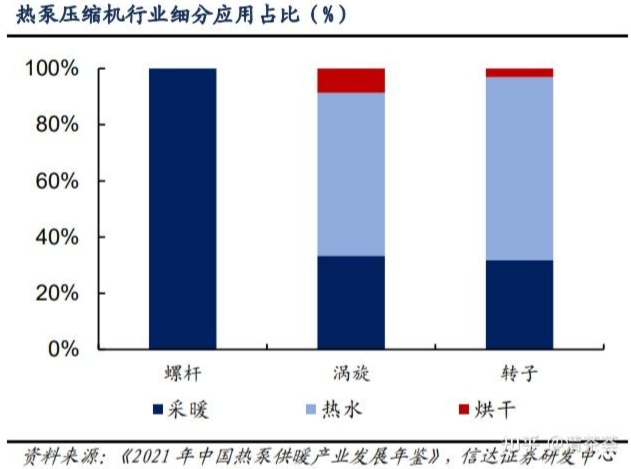

從整體熱泵壓縮機的應用領域來分,，主要可分為熱泵熱水,、熱泵采暖及熱泵烘干。目前體量很小的螺桿熱泵壓縮機幾乎全部應用于采暖領域,；渦旋熱泵壓縮機中有 58%應用于熱水,，33%應用于采暖；轉子壓縮機中 65%應用于熱水,，32%應用于采暖,。

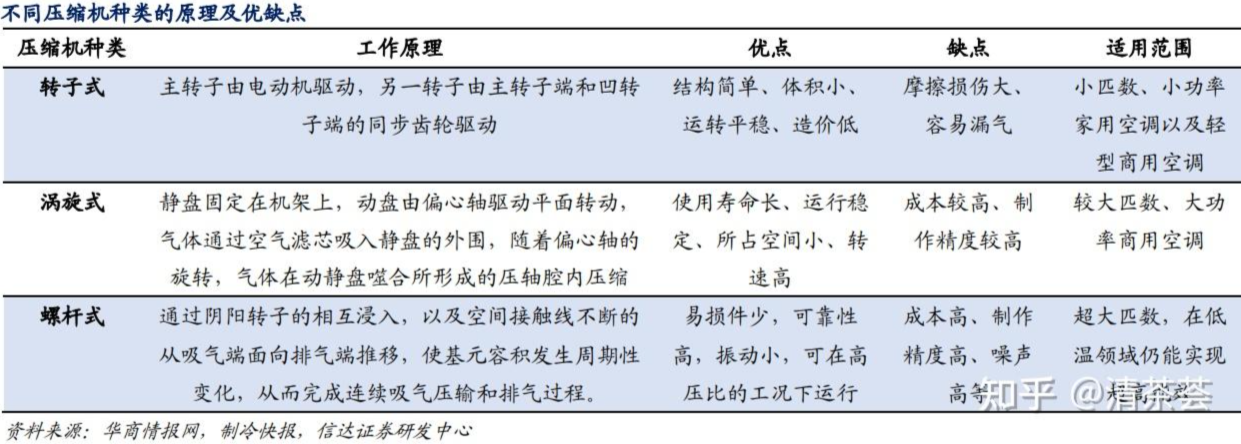

在熱泵中應用較廣的轉子、渦旋,、螺桿三類壓縮機在原理和適用范圍上存在較大差異。
轉子壓縮機被市場廣泛應用的區間是從小于 1HP 到 7HP 之間,，成本較低,，到了 7HP 以上成本優勢較小，所以通常用于匹數較小的熱泵,，例如熱泵熱水機,。
渦旋壓縮機被市場廣泛應用的是 3-40HP，成本較高,，因此在商用采暖和烘干方面的應用高于轉子壓縮機,，21 年渦旋壓縮機行業在采暖熱泵應用同比+23.65%。
螺桿壓縮機則應用于超大匹數設備,、低溫冷凍領域,。
競爭格局

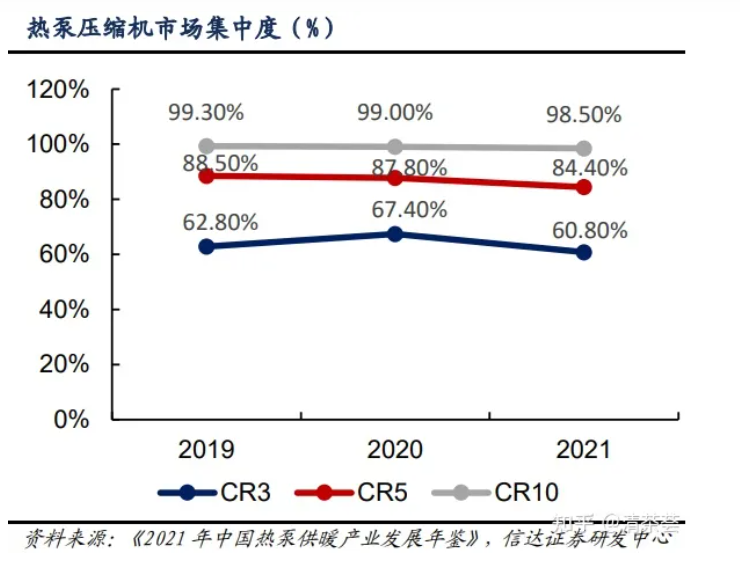

頭部壓縮機品牌集中度較高，但正呈現小幅下滑趨勢,。

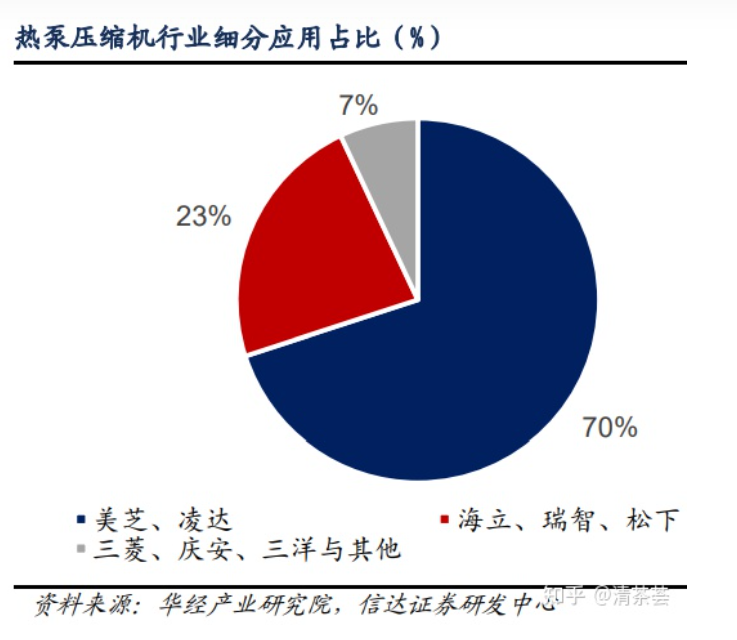

全球轉子式空調壓縮機的競爭集中在中國,，而中國境內的空調壓縮機制造商始終保持在 10 家左右，美芝,、凌達,、海立為全球前三大制造商，轉子壓縮機市場的品牌格局多年來沒有明顯變化,。

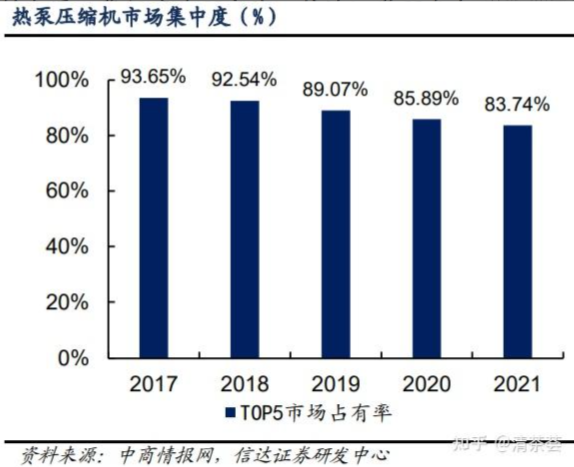

渦旋壓縮機市場則主要由外資品牌壟斷,，前五大外資品牌艾默生、江森日立,、大金,、丹佛斯、松下 2021 年的市場占有率達到 83.73%。
由于渦旋壓縮機相較于轉子壓縮機在熱泵采暖領域的占比更多,、適用匹數更大,，判斷后續渦旋壓縮機熱泵的增長將是較快的，那么能否實現渦旋壓縮機在熱泵領域的國產化比例進一步提升,，一定程度上就決定了熱泵價格能否進一步下降,。
在國產渦輪壓縮機品牌中，目前體量最大的是英華特,，2021 年市場份額為全球第八位,，市占率達 1.4%，同比+0.2pct,；在國內市場市場份額 4.99%,，同比+0.47pct，排名第六,，僅次于五大外資品牌,。除此之外，國內僅有格力旗下凌達以及美的旗下美芝實現渦輪壓縮機的量產,，且以集團內部供應為主,。
在國家“積極推進供應鏈國產化”的政策導向下，隨著我國渦旋壓縮機企業產品價格和本土化服務優勢日益凸顯,，國內下游空調,、熱泵、冷凍冷藏設備企業逐漸采用國內品牌,，減少對外資供應商的依賴,，降低采購成本，市場存在較大的國產替代空間,。在熱泵應用較多的轉子壓縮機上我國品牌具有壟斷優勢,，而渦旋壓縮機方面，國產品牌在性能和可靠性上已接近外資對手,，在性價比和客戶響應速度上具備一定優勢,。

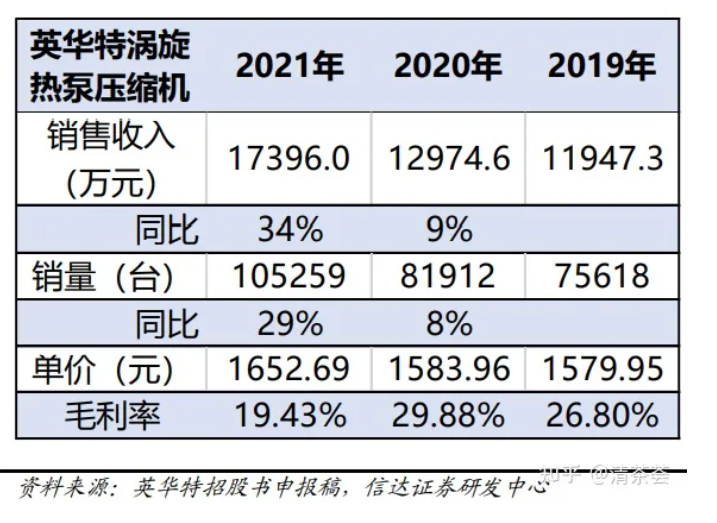

以英華特為代表的國產渦輪壓縮機企業，產品品質,、技術工藝不斷突破,，客戶響應速度快速，且存在較高性價比優勢,。隨著國內品牌影響力的提升,，國內企業的市場占有率將不斷提升，國產化替代正處于加速階段,。以英華特為例,，2021 年英華特渦旋壓縮機在熱泵上應用為 10.5 萬臺，同比+29%，銷售收入為 1.74 億元,，同比+34%,，毛利率有所下滑，為 19.4%,。
閥,、管路件

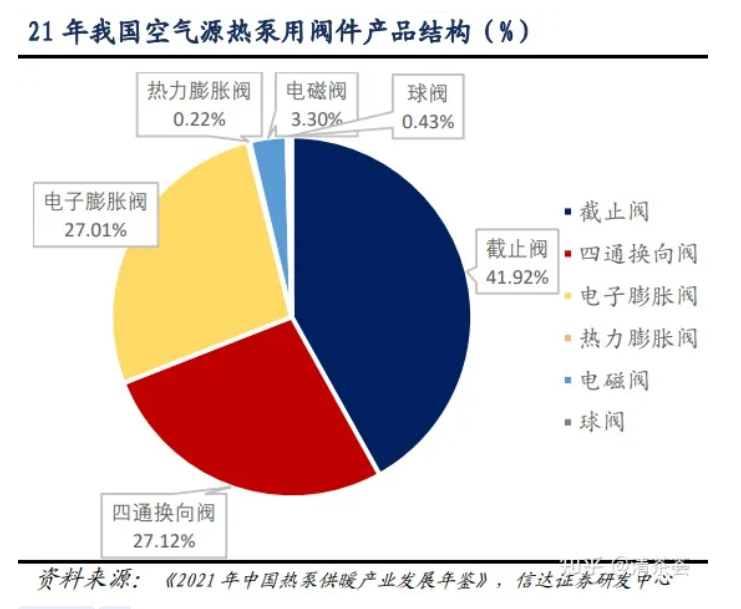

熱泵產品中所用的閥件和家用/商用空調較為相似，主要包括了截止閥,、系統換向閥,、電子膨脹閥、熱力膨脹閥,、電磁閥,、球閥等。
2021 年隨著熱泵市場銷售情況逐漸明朗,，熱泵用閥件銷售也隨之明顯改善,，21 年我國空氣源熱泵用閥件內銷量達到 1095 萬只，同比增長 37.1%,。

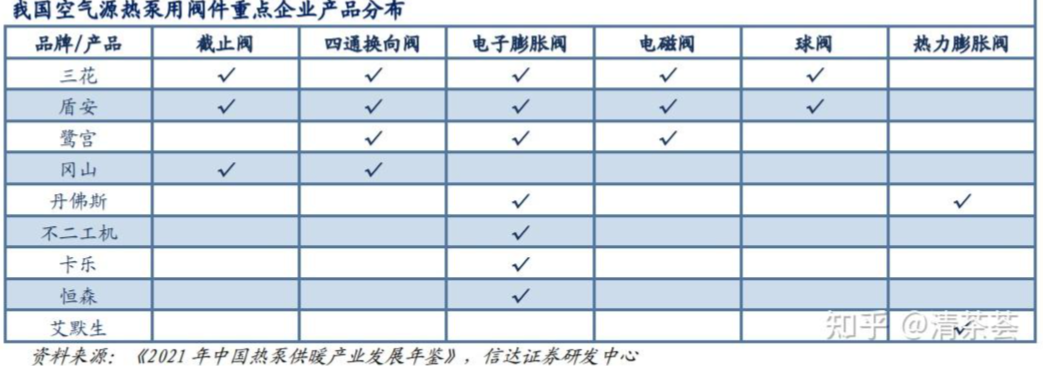

布局熱泵產品閥件的商家與空調閥件商家高度重疊,。從品類豐富性來看，三花智控和盾安環境依舊是國內空氣源熱泵用閥件的龍頭企業,，涵蓋了截止閥、四通換向閥,、電磁閥,、球閥。丹佛斯,、不二工機,、卡樂、恒森等進口廠家都對電子膨脹閥進行了布局,。從市占率來看,，電子膨脹閥、四通閥 TOP3 的合計份額均超過了 90%,，三花,、盾安等頭部閥件廠商在空氣源熱泵用閥件領域已具備了一定的規模優勢。
水泵
水泵作為整個循環系統的動力輸配裝置,，無論在空氣源,、地源還是水源熱泵上，對系統的能耗,、效果和舒適性都至關重要,。

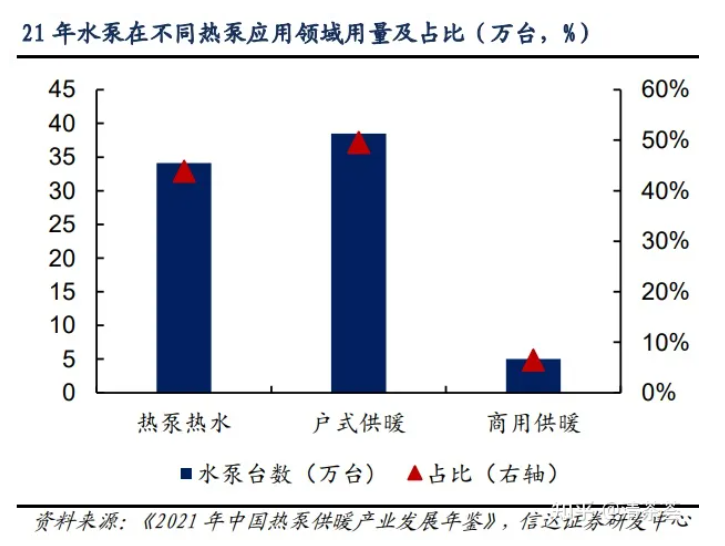

2021 年國內熱泵行業水泵配套用量約 77.5 萬臺，同比+6.7%。在戶式采暖應用中,，目前水泵應用主要分為屏蔽泵和離心泵,，21 年屏蔽泵在戶式采暖熱泵中應用占比為 79.2%，接近八成,，為絕對主力,；離心泵占比為 20.8%，銷售量為 8 萬臺,。

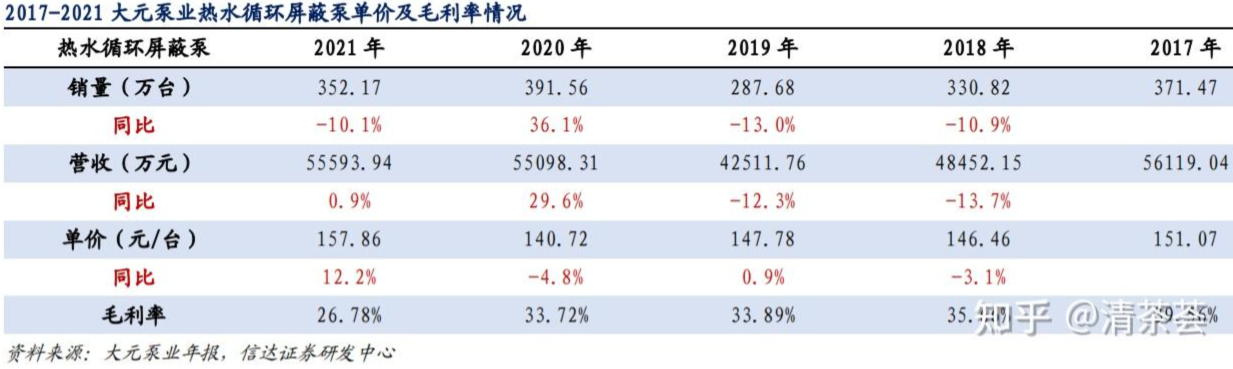

隨著熱泵行業的高速發展,，高質量、節能水泵的產品需求也日趨增長,，知名品牌中進口的有德國威樂,、丹麥格蘭富，國產有新滬,、新界,、克奧茲、南方泵業等,。威樂等進口品牌在南方冷暖兩聯供主機應用上具有優勢,，而國產品牌新滬、新界等在北方“煤改電”及北方零售渠道具有優勢,。
換熱器
包括翅片換熱器,、微通道換熱器、同軸套管換熱器,、殼管換熱器和釬焊板式換熱器,。熱泵產品外機需使用翅片換熱器，因此其規模占比大,；而空氣源熱泵產品內機可使用不同類型的換熱器,，不同產品特點各異。
翅片換熱器具有技術成熟,、應用廣泛,、性能穩定、耐腐蝕等特點,，主要是整機自配套,，外購需求相對較少，外供代表企業有盾安,、常發,、諾而達等。
同軸套管換熱器均應用于熱泵領域,，具有換熱性好,、水流通道大,、抗凍、耐臟,、耐堵等特點,，適用于北方采暖用冷凝器、熱泵熱水機,、水地源熱泵,；業內廠家較多，如英特,、沈氏等,。
釬焊式板式換熱器可實現冷暖功能，應用范圍廣,，目前以外資品牌為主,，如丹佛斯、阿法拉伐等,。
殼管換熱器耐壓強度高,，且抗凍耐臟耐堵，廣泛應用于北方商用采暖市場,，如模塊機,、戶式水機等，代表企業有盾安,、英特等,。
微通道換熱器，具有高度緊湊,、小體積,、輕重量、高換熱效率,、低價格等優點， 但耐腐蝕性相對較差,；業內廠家較多,，如三花、盾安,、丹佛斯等,。
商用變頻控制器
以企業自配套為主，2021 年自配套占比接近九成,；而專業變頻控制器外供配套比例較低,，主要廠家包括三花、儒競,、班科等,。
