隨著家裝市場熱泵兩聯供系統快速增長,，有些從事熱水工程或其它業務的經銷商缺乏對兩聯供系統設計及安裝的知識,，安裝的兩聯供系統產生諸多問題,，給用戶帶來很多的煩惱,，本寶典從兩聯供水系統安全的角度上闡述主要水路部件的選型及安裝,，幫助兩聯供從業者解決設計及安裝的問題,，真正給到用戶一個安全舒適節能的兩聯供系統,。
一個安全無故障的兩聯供系統需要解決兩大問題：
一是保證兩聯供主機所需的水流量，否則主機無法正常工作,；
二是保證水系統的水潔凈無雜質,，不然換熱效率下降能耗增加，主機也存在發生故障的風險,。
影響兩聯供系統水流量的因素有很多,，其中水系統設計的因素主要是主機、水管管徑及各個部件的壓降預估不正確導致選擇的水泵流量和揚程與實際管路的流量和壓降嚴重不符導致的主機流量過小無法正常工作,。另外一個是安裝的問題,，特別是PPR管道的熱熔溢料問題直接導致管路的水阻大幅度增加，還有在選擇安裝部件時從未考慮安裝部件的水阻對水系統的影響,，另外就是管道的補水,、排氣、過濾等不當都可能導致水系統的流量減少,，主機無法正常工作,，嚴重時導致主機報廢。

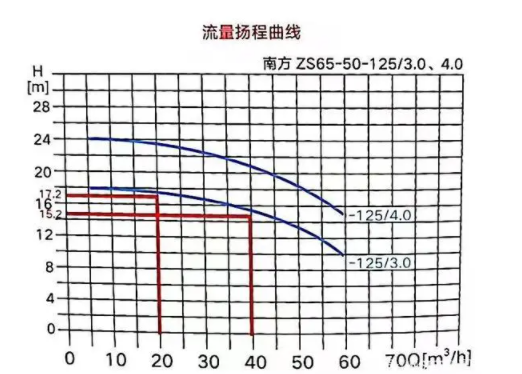

下面以水泵的性能曲線來說明管路壓降對水系統流量的影響,。
從上圖水泵性能曲線可以看出當水泵流量是20m/h時場程是17.2m,，當水泵揚程是15.2m時流量時40m/h。也就是這一臺水泵如果管道阻力減少2mHO就意味著水泵流量可能增加20m/h,，很多工程施工人員根本沒有意識到問題的嚴重性,，都以為我選的泵流量揚程很大，怎么可能流量不夠呀,，有時候就在你選擇的某個或某一些安裝部件的壓降過大導致的.
因此水系統管路設計的宗旨是盡可能減少管路各個部件的壓力損失,，以保證水泵的流量滿足主機流量的要求。
