中央空調的管路系統是指整個系統中除電路部分外的管路及管路上所連接的各 種部件的總和,，也是中央空調工作時制冷劑和供冷（或供熱）循環介質（水,、風） 流動的“通道”,。
一,、風冷式風循環中央空調
風冷式風循環中央空調的管路系統主要包括：制冷劑循環系統和風道傳輸及分配系統,。

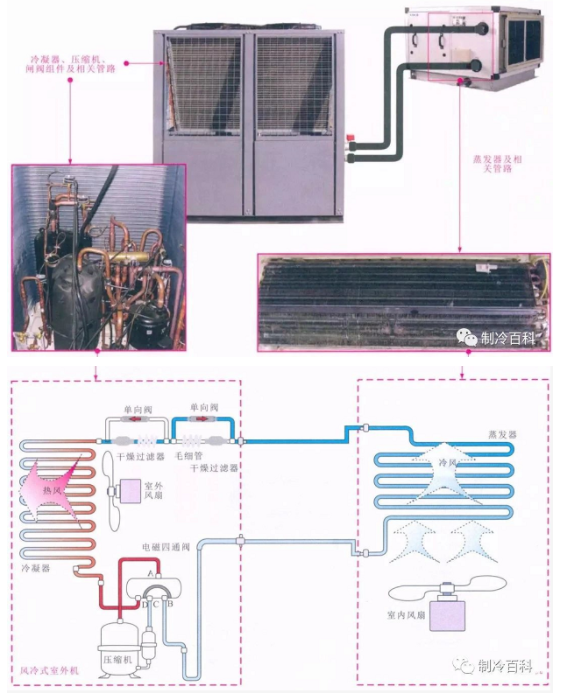

下圖所示,，風冷式風循環中央空調的制冷劑管路系統主要由：室內機的蒸發器和室外機的冷凝器、壓縮機及相關的閘閥組件構成,。

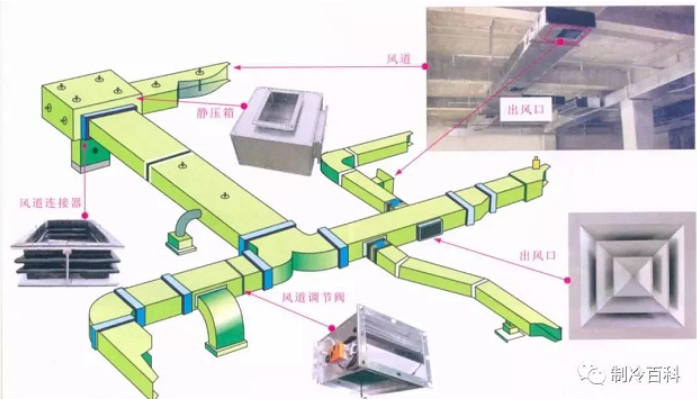

下圖所示,，風冷式風循環中央空調的風道傳輸及分配系統主要包括風道,、靜 壓箱、風道調節閥,、送風口和回風口等,。
二、風冷式水循環中央空調

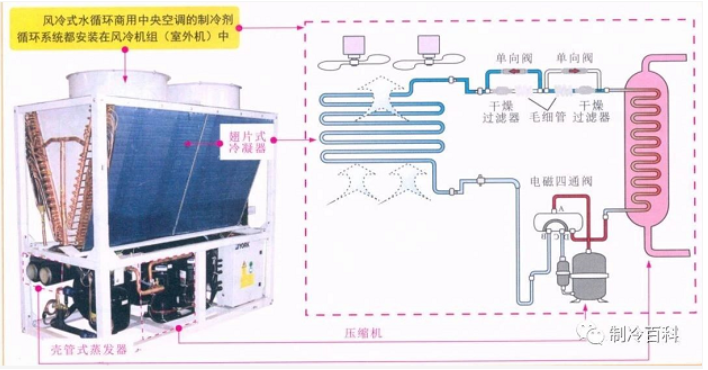

下圖為典型風冷式水循環中央空調的制冷劑管路系統,。除具備風冷冷水機組制取冷水的功能外,，機組還能切換到制熱工況制取熱水，原理是基于壓縮式制冷循環,，利用冷媒做為載體,，通過風機的強制換熱，從大氣中吸取熱量或者排放熱量,，以達到制冷或者制熱的需求,。

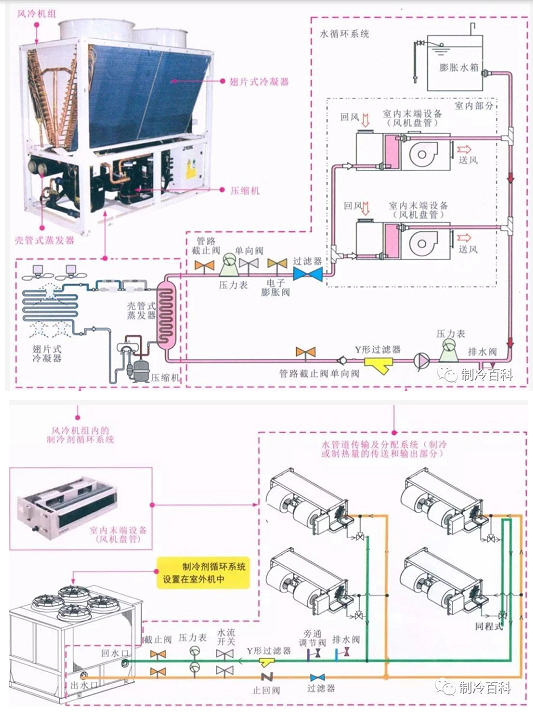

下圖所示，風冷式水循環中央空調的水管道傳輸及分配系統,。制冷劑循環系統產生的冷量或熱量通過水管道輸出和分配到室內末端設備,。
三,、水冷式中央空調

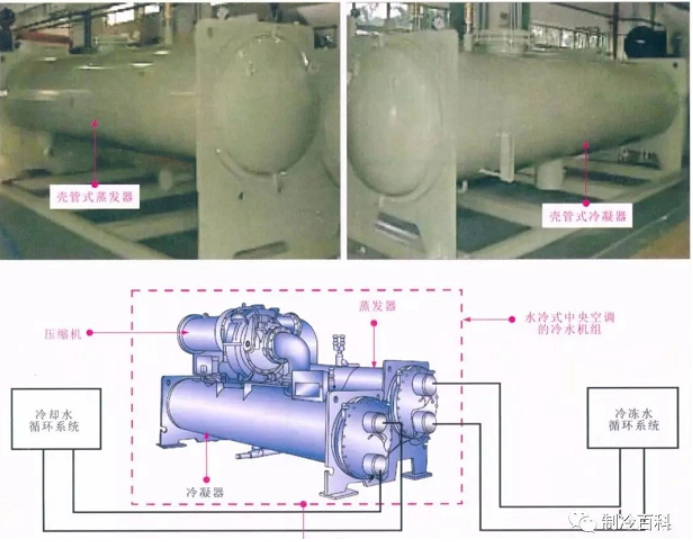

下圖為典型水冷式中央空調的制冷劑管路系統該系統主要是由冷卻水塔,、水 管路閘閥組件、水泵,、膨脹水箱及室內末端設備構成,。制冷劑循環系統中的各種熱 交換過程都是通過水管路循環系統實現的。

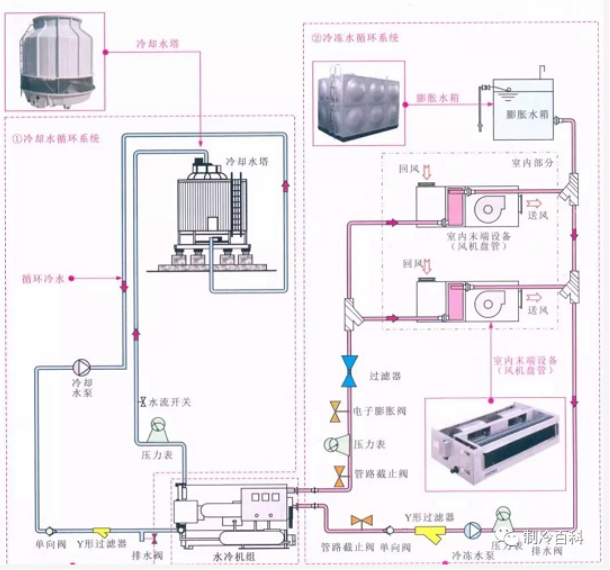

下圖為典型水冷式中央空調的水管路循環系統,。該系統主要是由冷卻水塔,、水 管路閘閥組件、水泵,、膨脹水箱及室內末端設備構成,。制冷劑循環系統中的各種熱 交換過程都是通過水管路循環系統實現的。
四,、多聯式中央空調

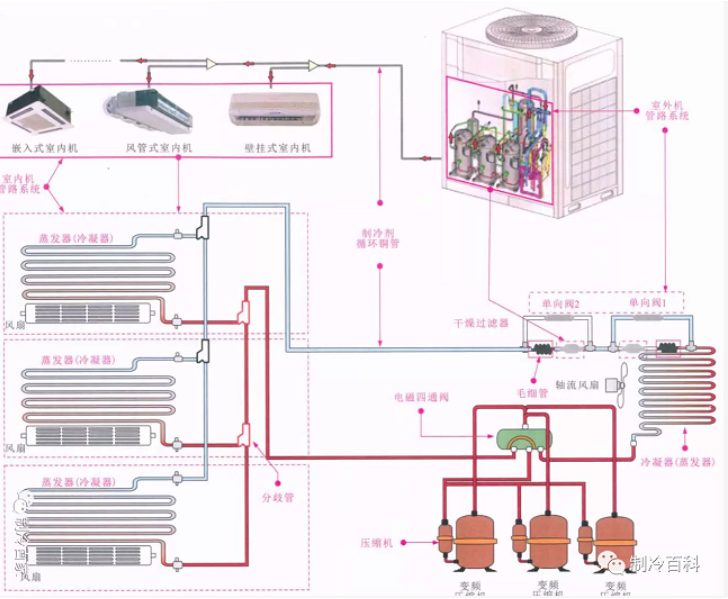

下圖為典型多聯式中央空調的管路系統,。多聯機中央空調是用戶中央空調的一個類型，俗稱”一拖多”,，指的是一臺室外機通過配管連接兩臺或兩臺以上室內機,，室外側采用風冷換熱形式、室內側采用直接蒸發換熱形式的一次制冷劑空調系統,。
